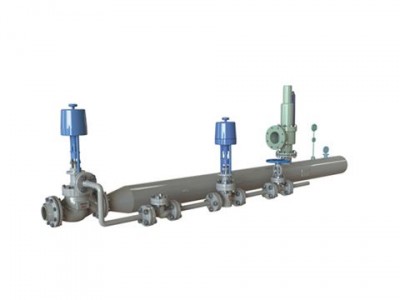

點擊圖片查看原圖特點
籠式閥芯結構，其上節流孔嚴格按照線性排列，可調性好、振動小、噪音低可靠性高；減溫減壓閥內設有自動霧化傘狀可調噴嘴，可隨蒸汽的節流面積同步變化，提高了噴水霧化效果；減溫噴嘴設置位于套筒內，避免了減溫水直接噴射在閥體上，保護了閥體，延長閥門的使用壽命；閥座堆焊硬質合金材質，耐沖蝕、抗磨損、壽命長。
|
公稱通徑DN（mm） |
65 80 100 150 175 200 250 300 |
|
流量特性 |
線性、等百分比 |
|
公稱壓力PN（MPa） |
100、P54100V、P54140V、P54170V |
|
連接型式 |
法蘭、焊接 |
|
配用執行機構 |
電動、氣動 |
|
工作溫度t（℃） |
200-570 |
|
適用介質 |
蒸汽 |
技術規范
閥門材質
|
名稱 |
材料 |
|
閥體 |
WCB、WC6或ZG20CrMo、12Cr1MoV |
|
閥蓋 |
WCB、WC6或ZG20CrMo、12Cr1MoV |
|
閥芯 |
20Cr13、304、高溫合金 |
|
閥桿 |
20Cr13、25Cr2MoVA |
|
閥座 |
20Cr13、堆焊司太立合金、304 |
