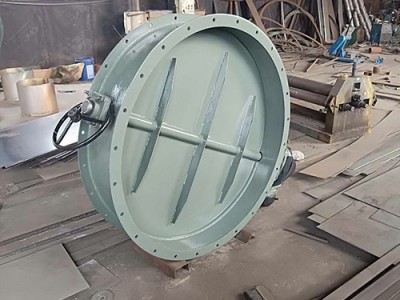

手動圓風門按公稱通徑區分，編制規格定DN100~DN1400等18種。風門的位置允許水平或垂直布置。圓風門外殼的突出部分，供裝設蝸輪箱用。
手動圓風門裝設有擋板全開時的擋釘。圓風門本身不帶任意傳動裝置，可按需要選取。圓風門可使系統某一管路介質全部流通/截斷或介質流量隨控制而變化。對于直徑小的圓風門，它具有截流及調節介質流量兩個功能，對于直徑很大的圓風門，其調節功能不太明顯，主要應用它的截流功能。
多葉片鋼制圓風門按公稱通徑區分，編制規格定DN1000～DN4000等18種。多葉片鋼制圓風門用于圓形管路中，可以用來截斷介質流通，也可以用它來調整介質流速。另外，我公司還了多葉片式單擋板圓風門、多葉片式雙擋板圓風門，還有于煙氣脫硫系統入口、出入口和旁路的圓形煙氣。
手動圓風門采用鑄造DN100-DN1300，大于1300mm采用鋼板焊接、結構短、重量輕、結構簡單、使用維修方便，電動可實現現場操作和遠距離控制，在脫硫塔中加裝圓風門，同樣可以實現對于二氧化硫氣體的控制，脫硫的進行，在脫硫風門中加裝聚四氟乙烯套防止風門被腐蝕性氣體腐蝕。風門啟閉角度90度，啟閉時間小于或等于45秒。
用戶在選用關閉手動風門時，應該注意以下事項：
一、風門規格中的寬或長是指風門框架的內邊框的內邊尺寸。寬度是與檔板垂直方向的尺寸。
二、根據與風門相接管道的內邊尺寸，選擇風門規格中相同或相近的規格，單邊允許大錯的位是50mm。
三、風門在管路布置中，應保持擋板軸在水平位置。
四、對系列中未包括的規格，根據用戶要求，可進行設計。
典型的手動圓風門為蝶閥式單板結構，其前后軸頸處采用內支撐外密封的形式，支撐處為滑動軸套結構，這種結構普遍應用于小機組以及要求不高的場合。為了適應日益眾多的600MW、900MW甚至1000MW機組，新型圓風門的前后軸頸處采用內密封外支撐的結構，用密封填料密封良好、無外泄、高溫，支撐處采用自潤滑自動調心軸承，可自動補償前后軸的同軸度偏差，圓風門阻力小、無卡澀、轉動靈活。新型圓風門的執行機構可以直接安裝在風門本體上，不需另外再配曲柄連桿機構。
圓形風門又稱圓形擋板門、圓形關斷門、圓形調節門。手動圓風門可使系統某一管路介質全部流通/截斷或介質流量隨控制而變化，主要應用于發電廠風道、煙道中做截流或調節介質流量用，也可用于其它行業中的風道、煙道。
