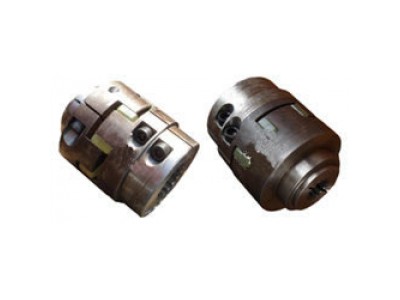

梅花聯軸器在數控機床，數控車床，加工中心，雕刻機，數控銑床，電腦鑼，冶金機械、礦山機械、石油機械、化工機械、起重機械、運輸機械、輕工機械、紡織機械、水泵、風機等行業有著普遍的應用。梅花聯軸器經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理。以確定足夠的機械強度，市面上還有一種爪盤是鑄件，能夠大批量的生產，而且免去了加工損耗。同時因梅花聯軸器彈性體一般都是是工程塑料或是橡膠組成，所以聯軸器的壽命也就是彈性的壽命，因此梅花聯軸器的使用壽命還是很長的。鼓形齒聯軸器具有較不錯的緩沖減振性能，并有大幅度的軸向、角向、徑向位移偏差的補償能力，由于工程塑料與金屬件的配合，具有良好的自潤滑性能，是理想的近似萬向彈性聯軸器。彈性柱銷聯軸器利用若干非金屬?gòu)椥圆牧现瞥傻闹N，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆替換彈性元件比較方便，不用移動兩聯軸器。
梅花聯軸器的安裝細節：
一、安裝前應起先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，梅花聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。然后檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。一般選型時，讓原動機和工作機端半聯軸節長度小于其軸伸長度10—30mm為好。
二、操作工須知：梅花聯軸器在啟動設備前應先檢查梅花聯軸器的螺母是否有松動或脫落，如有要及時將螺母用扳手把緊。
三、找正：用百分表檢測兩半聯軸節法蘭盤端面和外圓跳動，當法蘭盤外圓小于250mm時跳動值應不大于0.05mm；當法蘭盤外圓大于250mm時，跳動值應不大于0.08。
四、安裝螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母，用扳手將螺母把緊。如安裝不適或拆除替換，又不損傷軸及半聯，安裝完畢后，轉動自如無別勁為好。
五、為了便于安裝，好是將兩個半聯軸節放在120150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后確定軸頭不能凸出半聯軸節端面，以齊平為好。檢測兩半聯軸節之間的距離：沿半聯軸節的法蘭盤兩內側測出34點的讀數取平均值，及加長段與兩個膜片組實測尺寸之和，兩者誤差控制在0—0.4mm范圍之內。
