膜片聯軸器的選擇步驟：
一、選擇單膜片聯軸器品種、型式。了解聯軸器在傳動系統中的綜合功能，從傳動系統總體設計考慮，選擇聯軸器品種、型式。根據原動機類別和工作載荷類別、工作轉速、傳動精度、兩軸偏移狀況、溫度、濕度、工作環境等綜合因素選擇聯軸器的品種。根據配套主機的需要選擇聯軸器的結構型式，當聯軸器與制動器配套使用時，宜選擇帶制動輪或制動盤型式的聯軸器；需要過載保護時，宜選擇聯軸器；與法蘭聯接時，宜選擇法蘭式；長距離傳動，聯接的軸向尺寸大時，宜選擇接中間軸型或接中間套型。 二、選定聯軸器品種、式、規格。根據動力機和聯軸器載荷類別、轉速、工作環境等綜合因素，選定聯軸器品種；根據聯軸器的配套、聯接情況等因素選定聯軸器型式；根據公稱轉矩、軸孔直徑與軸孔長度選定規格。為了軸和鍵的強度，在選定聯軸器型號后，應對軸和鍵強度做校核驗算，以后確定聯軸器的型號。
三、選用標準單膜片聯軸器。設計人員在選擇聯軸器時先應在已經制定為標準、機械行業標準以及聯軸器中選擇，只有在現有標準聯軸器和聯軸器不能達到設計需要時才需自己設計聯軸器。
四、選擇聯接型式。聯軸器聯接型式的選擇取決于主、從動端于軸的聯接型式，一般采用鍵聯接，為統一鍵聯接型式及代號，在GB/T3852中規定了七種鍵槽型式，四種無鍵聯接，用得多的是A型鍵。
五、根據軸徑調整型號。初步選定的單膜片聯軸器聯接尺寸，即軸孔直徑d和軸孔長度L，應符合主、從動端軸徑的要求，否則還要根據軸徑d調整聯軸器的規格。主、從動端軸徑不相同是普通現象，當轉矩、轉速相同，主、從動端軸徑不相同時，應按大軸徑選擇聯軸器型號。新設計的傳動系統中，應選擇符合GB/T3852中規定的七種軸孔型式，推薦采用J1型軸孔型式，以提升通用性和互換性，軸孔長度按聯軸器產品標準的規定。

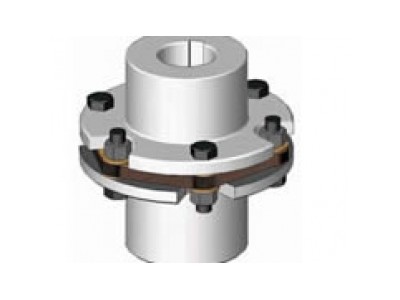

膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種的金屬強元件撓性聯軸器，不用潤油，結構較緊湊，使用壽命不錯，無旋轉，不受溫度和油污影響，適用于高溫、有腐蝕介質工況環境的軸系傳動。要特別注意左右這種關鍵點難題，因此大伙兒在平時運用及其安裝拆裝的那時候要特別注意左右這種事宜難題，既可以增加連軸器的使用期，一起也可以防止出現較為嚴重的常見故障和損害才能夠讓膜片聯軸器的應用實際效果較為完整，也可以防止危害到其全部正常的作用充足發揮。如果發生誤差需要把主動端或從動端重新找正。先查找出偏移誤差大的部位，這先要丈量聯軸器向哪側偏移，即丈量主軸的水平度與同軸度和減速器主軸的水平度與同軸度，重新按質量尺度抄平找正，就可以去掉故障。
膜片聯軸器的裝置方式：
一、裝置螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母，用扳手將螺母把緊。如裝置不適或拆除替換，又不損傷軸及半聯，裝置結束后，轉動自如無別勁為好。
二、先是查看作業做到位，裝置前應先查看原動機和作業機是否有兩軸不同心的現象，兩軸表面是否有包裝紙和碰傷，梅花聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理潔凈，碰傷用細銼處理好。然后查看兩個半聯軸節的內孔直徑和長度是否同原動機、作業機的直徑和軸伸長度尺度相符。一般選型時，讓原動機和作業機端半聯軸節長度小于其軸伸長度10-30mm為好。
