卸料器工作原理：物料輸送的控制邏輯跟電力安裝調試不容忽視其一、工作原理：物料輸送的控制邏輯

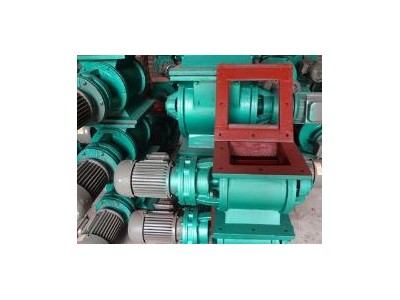

星型卸料器的工作原理基于對物料流動的調控，通過機械結構與動力裝置的配合，實現物料的有序排放。
星型卸料器的工作過程可分為“進料-輸送-卸料”三個階段。當電機驅動葉輪旋轉時，葉片之間的空腔從進料口下方經過，物料在重力作用下填充空腔（進料階段）；葉輪繼續旋轉，裝滿物料的空腔離開進料口區域，由于殼體的封閉作用，物料被暫時儲存在空腔內（輸送階段）；當空腔旋轉至出料口時，物料在重力與離心力的共同作用下脫離葉片，落入下游設備（卸料階段）。整個過程中，葉輪與殼體的微小間隙形成氣封，阻止上游氣流隨物料一起泄漏，保證系統壓力穩定。某粉煤灰輸送系統中，星型卸料器通過每分鐘30轉的葉輪轉速，實現每小時50m³的均勻卸料，誤差控制在±2%以?xún)?nèi)。
星型卸料器的工作依賴于重力與力矩的平衡。初始狀態下，重錘的力矩大于翻板與物料的總力矩，翻板處于關閉狀態；當灰斗內物料積累到一定高度，物料對翻板的壓力產生的力矩超過重錘力矩時，翻板繞主軸旋轉開啟（卸灰階段）；隨著物料排出，翻板上的物料減少，力矩逐漸小于重錘力矩，翻板在重錘拉動下復位關閉（密封階段）。為避免翻板快速撞擊殼體，部分型號在軸端安裝阻尼器，使關閉時間延長至1-3秒，降低噪音與磨損。在某礦山除塵系統中，星型卸料器通過200mm×200mm的翻板尺寸，實現每小時80噸的間歇式卸灰，單次卸灰量約0.5m³。
氣動星型卸料器的工作由氣壓信號控制，遵循“信號-動作-反饋”的邏輯。當控制系統發出卸灰指令時，電磁閥得電換向，壓縮空氣進入氣缸無桿腔，推動活塞桿伸出，帶動閘板向上運動，開啟卸料通道（開啟階段）；卸灰完成后，電磁閥失電復位，壓縮空氣進入有桿腔，活塞桿縮回，閘板向下壓緊密封面，關閉通道（關閉階段）。閘板的位置通過位移傳感器實時反饋至控制系統，確保啟閉到位。在某化工高壓反應釜的排渣系統中，氣動星型卸料器通過0.6MPa的氣源壓力，實現每秒0.8m³的快速卸灰，且密封壓力可達1。2MPa，完全阻斷釜內高壓氣流。
其二、星型卸灰閥電力安裝調試不容忽視
星型卸灰閥常使用在料倉、負壓管道等工作環境下。星型卸灰閥的組成主要有閥體、葉輪、以及電力驅動幾大部分，電力驅動部分雖說基礎部件，但承載著整體設備關鍵，星型卸灰閥電力驅動安裝調試不容忽視。
先確定卸灰閥電力驅動的工作條件。額定電壓：200~600V（伏）（具體電壓見設備銘）。電源頻率：50Hz~60Hz（赫茲）（具體頻率見設備銘）。定子繞組溫升不超過80K（電阻法）。當滿足星型卸灰閥電力需求時方可進行下一步的安裝調試。星型卸灰閥安裝基礎要堅固，結實，有剛度，安裝面要平整，否則星型卸灰閥運行不平穩，易導致軸承損壞。星型卸灰閥的電力驅動連接允許用聯軸器，正齒輪及皮帶輪傳動，但星型卸灰閥配備4KW以上的2電機和30KW以上的4電動機不宜采用平皮帶傳動，如選用小皮帶輪，可擴三角皮帶傳動范圍，雙軸伸電力驅動的風扇端，僅允許用聯軸器傳動。星型卸灰閥電力驅動安裝調試看似簡單但嚴謹，基礎牢固才能設備的運轉順暢。
