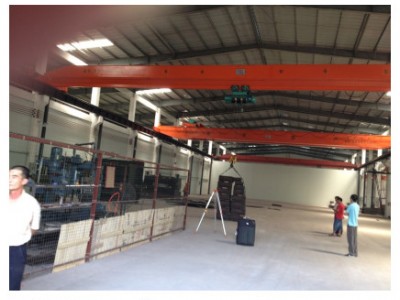

LD型電動單梁起重機主梁主角焊縫采用CO2焊或埋弧焊焊接。不適用適于有爆炸、火災危險的環境，也不宜用于很大濕度或充滿酸堿類氣體的場所，亦不能用于吊運熔化金屬、有毒物品和易燃易爆物品。LD型電動單梁起重機露天使用要注明，并增加防雨裝置。為用途廣泛的輕小型起重機，適用于制造、裝配等車間倉庫場所。大車運行采用“軟啟動”電機。其起重量為1t-10t?？缍葹?.5-22.5m，工作級別為A3-A5，工作環境溫度為-25-40℃。
整臺起重機由橋架、小車（裝有起升機構，運行機構）、起重機運行機構和電氣設備四大部分組成。起升機構、大、小車運行機構，都備有單獨的電動機，進行各自的驅動。起重量5t 、10t時為單鉤起重機，僅有一套起升機構。16/3.2t、20/5t、32/5t、50/10t的起重機則有兩個吊鉤，因此有兩套獨立的起升機構，主鉤用來提升重的物件，副鉤除了提升較輕的物件外，可用來協同主鉤傾轉或翻倒物件之用。但是不允許兩個吊鉤同時提升兩個物件，每個吊鉤在單獨工作時均只能起吊重量不超過本身額定起重量的物件，當兩個吊鉤同時工作時，物件的重量不允許超過主鉤額定起重量。
LD型電動單梁起重機設有地控、遙控、操縱室控制三種操縱形式。本產品設有地面和操縱室兩種操作形式，操縱室有開式、閉式兩種?？筛鶕?jù)實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種。以滿足客戶在各種不同需要的情況下進行選擇。整機與CD1型、MD1型電動葫蘆配套使用，是一種輕小型的起重機械。葫蘆對電裝置采用一整條（無分段）的“C型槽+滑車”懸掛電纜。
【運轉試驗】 1、試車前的準備和檢查： （1）檢查所有聯接部位的緊固情況。 （2）鋼絲繩在卷筒、滑輪組中的纏繞情況。 （3）用兆歐表檢查電器系統和所有電器設備的絕緣電阻。 （4）各潤滑點加注潤滑油脂。 （5）清除大車軌道上、起重機上以及試驗區域內有礙運行試驗的一切物品。 （6）準備好負荷試驗的重物。
【空載試驗】 （1）用手轉動各機構使車輪軸、卷筒軸旋轉一周。不得有卡住現象。 （2）分別開動各機構，先慢速試轉，再額定速度運行，各機構以均勻平穩運轉，制動良好。 （3）大、小車軌道全長運行三次，車輪與軌道應接觸良好，各限位開關靈活可靠。
【靜載荷試驗】 應將空載小車停放在跨度中間位置，確定基準點，起升機構按1.25Gn加載，起升離地面100～200mm高度處，懸空時間不少于十分鐘，卸去載荷后檢查起重機主梁基點處有無永久變形，如此重復三次，不得再有永久變形，
將小車開至跨端，檢查主梁實有上拱度應不小于0.7S/1000。
【動載試驗】 起升機構按1.1Gn加載，分別開動各機構（也可同時開動兩個機構），應在整個運動范圍內做反復起動和移動，各機構應動作靈敏，平穩可靠，按工作循環，試驗時間至少要延續一小時。
