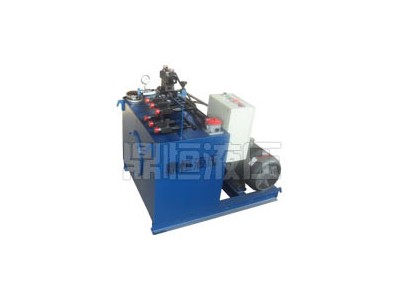

YB-40型液壓泵站是由電機－泵裝置、集成塊或閥組合、油箱及電氣盒等組合而成。各部件功能為：
（1）電機－泵裝置：裝有電機和油泵，是液壓泵站的動力源，將機械能轉換為液壓油缸的壓力能。
（2）集成塊：由液壓閥及通道體組裝而成，對液壓油實行方向、壓力及流量調節。
（3）閥組合：板式閥裝在立板上，板后管連接，與集成塊功能相同。
（4）電氣盒：分兩種形式。一種設置外接引線的端子板，另一種配置了全套控制電器。
YB-40型液壓泵站的執行元件：
液壓缸:車輛用油缸、單作用油缸、液壓機油缸、擺動油缸、單作用多級油缸（套筒油缸）還有雙作用多級油缸以及彈簧復位油缸等多種。
液壓馬達:有齒輪馬達、葉片馬達、柱塞馬達等，就是說幾乎定量油泵在理論上均可作為馬達作用。
低速大扭矩液壓馬達：
（1）內嚙合擺線馬達。
（2）內曲線液壓馬達，分軸轉和殼轉兩種型式。
（3）雙料盤軸向柱塞馬達。
（4）徑向柱塞式液壓馬達。
（5）球塞式低速大扭矩液壓馬達。
（6）靜力平衡低速大扭矩低液壓馬達
液壓提升機械的概況跟液壓提升施工思路[一]、鋼索式液壓提升裝置概況
近幾年來，我國工業建設飛速發展，在建筑、市政、電力等行業中經常遇到特大型笨重件的整體運輸、安裝問題，由于現有的常規起重設備已經無法或是很難滿足單件重量達數百噸甚至上千噸、結構尺寸超大、提升高度過高的整體吊裝任務，一種新型的吊裝設備———鋼索式液壓頂升裝置被越來越廣泛采用，并且已取得成功。
1、裝置構成
鋼索式液壓提升設備主要由液壓千斤頂、上下承載機構(裝于液壓千斤頂上)、承載鋼索液壓泵站和電氣控制中心組成。
2、裝置原理
鋼索式液壓頂升裝置是一種新型、特殊的起重設備，其結構以及起重原理與常規起重設備不同。每次吊裝前，應根據吊裝工藝要求，在每個吊點提升要求高度上的承載架上相應布置液壓千斤頂，再往與液壓千斤頂活塞上端相連接的上承載機構和與千斤頂本體下端相連接的下承載機構之間穿越承載鋼索，承載鋼索通過錨頭件與被吊重物連接。
在實際吊裝時，液壓泵站單元為動力源，其得到電氣控制單元發布的信號后，向液壓千斤頂單元提供高壓液壓油，推動中心穿有承載鋼索的液壓千斤頂活塞作往復運動，使鋼索在與活塞桿上端固接的上承載機構和與千斤頂缸體下部相連的下承載機構之間進行交替轉換卡緊，通過承載鋼索進行載荷交替；從而通過承載鋼索的升降帶動被吊物的上升或下降。
[二]、某高層建筑液壓提升施工思路
某高層建筑主要有兩棟高度為45°角的塔樓和商場裙樓構成，A塔和B塔的高度分別為307.2m和284.2m，建筑的結構為框架結構，總施工面積為22萬m2，A塔和B塔之間設置了連廊結構，較高安裝高度為178.2m，結構的提升重量為650t，主要由三榀鋼結構桁架構成，在44層～50層之間，將兩個塔樓連接起來，塔樓和連廊之間使用截面比較大的鋼結構進行連接。
建筑的施工思路：如果使用高空散裝分件的方法進行施工，不僅焊接工作量和高空組裝量很大，液壓頂升裝置無法達到吊裝的基本要求，而且，由于高空作業的條件不好，施工效率低、施工難度大，在安裝鋼結構時，有比較大的質量風險和風險存在，在工期控制、質量控制和現場控制方面比較困難，在將鋼連廊結構和地面拼裝成一個整體后，使用超大型構件液壓同步提升技術是將其一次提升到位的，安裝施工難度會降低，對施工的性、施工的質量以及施工工期等都有比較大的好處。
