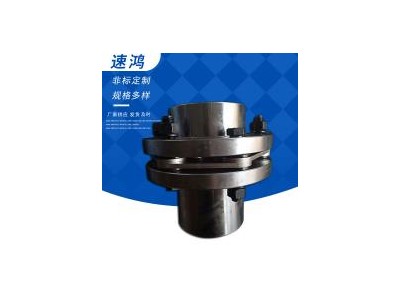

點擊圖片查看原圖
結構組成
膜片組：由多個很薄的金屬膜片疊合組成，通常采用較高強度不銹鋼等材料制成，具有良好的彈性和抗疲勞(以實際報告為主)性能。膜片上有若干個螺栓孔，用于與半聯軸器連接。
半聯軸器：位于聯軸器的兩端，用于與主動軸和從動軸連接，一般通過鍵連接或脹緊套等方式與軸固定，以實現扭矩的傳遞。
連接螺栓：用于將膜片組與半聯軸器緊固連接在一起，使動力能夠在兩軸之間傳遞。為了保護連接的優良性和穩定性，螺栓通常采用較高強度螺栓，并配有相應的螺母和墊圈。
膜片連軸器膜片承受的轉矩跟影響因素機構特點(一)、膜片連軸器膜片承受的轉矩
膜片連軸器傳遞轉矩時，轉矩是通過主動螺栓利用膜片元件帶動從動螺栓，轉矩在膜片中產生的沿螺栓分布圓切線方向的拉壓力。扭矩使膜片產生的拉伸或壓縮應力隨工況而變化，但運行工況時，可看作不變應力。
膜片連軸器又稱為鋼片撓性膜片連軸器、疊片撓性膜片連軸器。該類膜片連軸器主要通過彈性膜片來實現減振及角向、軸向、橫向位移補償。膜片連軸器主要由金屬撓性膜片組、左右半膜片連軸器、連接螺栓等零部件組成。膜片組由數量的不銹鋼涂層膜片疊合而成，并通過螺栓交替固定于主動端和從動端。膜片厚度一般為0.2一0.6mm，膜片形狀主要有圓環式。輪幅式、連桿式、多邊式和束腰式。實際工程中，常采用帶中間軸的雙膜片組膜片連軸器，該類膜片連軸器對系統中出現的平行不對中和角度不對中有的補償作用。工作原理為：工作時轉矩從左半膜片連軸器輸入，經過沿圓周間隔布置的主動傳扭螺栓將轉矩傳輸至金屬膜片，再由膜片通過從動螺栓傳至右半膜片連軸器輸出。它通過合金膜片組產生彈性變形來實現膜片連軸器的撓性傳動，利用膜片的柔性來吸收輸入輸出軸間的相對位移，從而補償傳動軸系各個連接部分由于各種因素引起的殘余不對中。
膜片連軸器的易損部件為膜片組件。膜片組件的使用壽命決定了膜片連軸器的使用壽命和工作速率。國內生產的膜片連軸器無論在外觀質量還是在使用壽命等各方而都與其他產品有相應的差距。從實際損壞的膜片組及理論分析?？芍てM件的損壞主要出現在膜片組鉸接點附近。這是因?yàn)?，?dāng)動力機械與工作機械之間存在角度位移、軸向位移時，連接動力機械與工作機械的膜片連軸器中的膜片組會產生附加應力。當膜片連軸器處于運轉或反復正反轉狀態時，膜片組承受著交變應力的作用，易發生疲勞破壞。
(二)、彈性膜片聯軸器影響因素及機構特點
彈性膜片聯軸器選型直接影響著主機的正常運行，因此非常關鍵，但由于彈性膜片聯軸器的正確選型與前提條件和多方面的影響因素有關，具體選型時要考慮的問題和方法也不相同。彈性膜片聯軸器安裝位置是否有限制，具體安裝長度是多少，是否需要伸縮。要求伸縮時，彈性膜片聯軸器特短狀態下向外的伸長量是多少。對于不需要伸縮的彈性膜片聯軸器要考慮軸向尺寸誤差的補償，應確定在系統中進行補償?shù)奈恢谩?/span>
彈性膜片聯軸器兩端要求的聯接形式及具體的安裝尺寸；是否有安裝托架等要求；是否需要選配法蘭軸套。需要時，要提供詳細外形及聯接尺寸；確定萬向軸規格后，擬選取哪一種結構形式。彈性膜片聯軸器是一種的球面鉸鏈四桿機構，其中除機架外，每一個構件上兩轉動副軸線間的夾角均為90°。彈性膜片聯軸器的共同特點是角向補償量較大，不同結構型式彈性膜片聯軸器兩軸線夾角不相同，一般≤5°-45°之間。
彈性膜片聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角的情況下能實現所聯接的兩軸連續回轉，并地傳遞轉矩和運動。彈性膜片聯軸器的特點是具有較大的角向補償能力，結構緊湊，傳動。在一些冶金行業中需要用到起重機，起重機使用時間過長，會導致齒輪彈性膜片聯軸器故障顯著增加。彈性膜片聯軸器具有傳動，性好，可以用于高溫，低油和腐蝕介質的工作環境，適用于各種重型機械行業。
彈性膜片聯軸器被廣泛的應用，在后驅動汽車上，發動機，離合器與變速器之間，需要彈性膜片聯軸器鏈接。減少汽車振動，減少部件的損壞和噪音，延長部件的使用壽命。彈性膜片聯軸器是使用非常常見的部件，在冶金行業、石油行業、重型工程機械、汽車行業和機械行業都能看到彈性膜片聯軸器的身影。彈性膜片聯軸器是用來提升生產效率，適用于高溫、高速、有腐蝕介質的工作環境下。
