液壓提升器利用液壓提升裝置（成套設備）均布于儲罐內壁圓周處，先提升罐頂及罐體的上層壁板，然后逐層組焊罐體的壁板。
液壓提升器采用自鎖式液壓千斤頂和提升架、提升桿組成的液壓提升機，當液壓千斤頂進油時，通過其上卡頭卡緊并舉起提升桿和脹圈，從而帶動罐體（包括罐頂）向上提升；當千斤頂回油時，其上卡頭隨活塞桿回程，此時其下卡頭自動卡緊提升桿不會下滑，千斤頂如此反復運動使提升桿帶著罐體不斷上升，直到預定的高度（空出下一層板的高度）。當下一層壁板對接組焊后，打開液壓千斤頂?shù)纳稀⑾滤煽ㄑb置，松開上下卡頭將提升桿以及脹圈下降到下一層壁板下部脹緊、焊好傳力筋板，再進行提升。如此反復，使已組焊好的罐體上升，直到 后一層壁板組焊完成，從而將整個儲罐安裝完畢。
儲罐倒裝結構與儲罐液壓提升系統原理{一}、儲罐倒裝結構
液壓提升倒裝法是采用以液壓千斤頂為主體，配以不同型號的液壓泵站和液壓管路系統配件等組成的大型儲罐液壓提升成套設備進行儲罐施工的方法。例如，新疆石油工程建設公司的10萬m³大型浮頂儲油罐的倒裝法施工采用了60個液壓裝置均布于儲罐內壁圓周方向。施工時，先安裝頂層壁板，用液壓提升設備提升后，從上至下逐層安裝下層壁板，較后安裝底層壁板。提升過程中，提升裝置將承受罐壁的所有重力作用。施工中遇大風時，巨大的風壓也將作用在罐壁上進而將力傳遞到提升裝置上，從而由于罐壁重力和風壓的雙重作用而造成結構的失穩、變形、失效甚至破壞，對施工安全和工程進度造成影響，甚至可能導致重大的安全事故。目前防范的措施主要是加抗風圈等設施和避開大風天氣進行施工。
{二}、儲罐液壓提升系統的工作原理
我國石油化工行業的儲運設備多為立式圓筒形鋼制石油儲罐，一萬立方米以下圓筒形鋼制儲罐提升作業多采用手拉葫蘆或電動葫蘆提升。隨著科技的不斷進步，液壓提升系統已經逐漸應用到倒裝罐的安裝過程中，并呈現出良好的使用性能和經濟效益。
1、液壓提升系統的結構及其特點
液壓提升系統由液壓站、油路管線、提升系統三部分組成。
(1)液壓站
液壓站主要有電動機、液壓泵、油槽、電磁控制閥等組成。液壓站通過液壓泵提供動力液壓油，通過電磁控制閥的調控來實現提升系統的升降。液壓站體積小，結構簡單，易于操作，并且可靠性強，維護、維修方便。
(2)油路管線
油路管線采用的是多段高壓軟管，在使用時根據提升系統的多少增減、組合，管線連接簡單、靈活，使用維護方便。
(3)提升系統
液壓提升設備由提升架、液壓千斤頂、上下卡頭三部分組成，系統總高為2800mm。

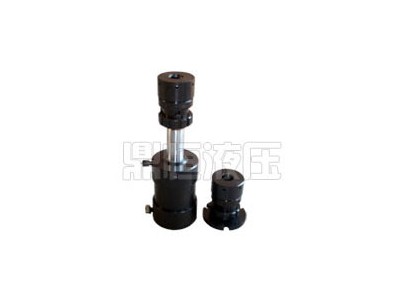

提升架主體由兩根槽鋼構成；千斤頂為穿心式雙作用液壓千斤頂，單臺千斤頂額定載荷160kN，步進行程為100mm；上下卡頭為穿心自鎖式卡頭。系統整體結構簡單，幾何尺寸小，重量輕，安全可靠。
2、工作原理
(1)液壓站由液壓泵提供動力液壓油，經油路管線進入液壓千斤頂下油嘴，液壓千斤頂頂升帶動提升桿、滑動托架頂升背杠，罐體提升；
(2)液壓千斤頂完成一個步進行程（100mm）后，電磁閥換向，液壓油經管路系統進入液壓千斤頂上油嘴，液壓千斤頂反向動作；
(3)液壓千斤頂復位后，電磁換向閥換向，重復以上過程，如此反復循環直至完成整個提升過程。
滄州鼎恒液壓機械制造有限公司（http://www.dinghengyeya.com）是早期生產液壓頂推頂升設備的廠家，其產品在用戶當中享有很高的信譽。在國內具有的先進技術水平。鋼內筒頂升設備、儲罐液壓頂升產品在大型儲罐、水柜、煤氣柜、電廠脫硫塔、火電廠煙囪鋼內筒等鋼結構的倒裝頂升安裝中得到普遍使用。并可以為客戶設計制作特種提升設備。
