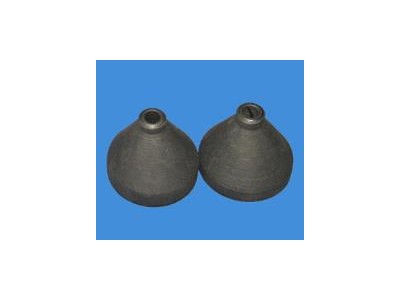

合金高壓異徑管結構特點同漏風量測試{一}、高壓異徑管結構特點
高壓異徑管的結構特點有許多具體表現，如:①通常屬于薄殼結構；②除高壓異徑管外，結構非軸對稱，不屬于旋轉薄殼；③理論上，對于厚壁高壓異徑管，垂直于管件軸線的橫截面不是圓面但是壁厚處處相等，而與管件兩端面平行(即與管道軸線垂直)的橫截面是圓面但是壁厚不均勻；④異徑彎管是一種雙曲面結構；⑤與等徑彎頭或三通等其他管件不同，異徑彎管兩端面即便是與等直徑、等壁厚的直管相對接，其大端內拱也存在內凹、小端外拱存在外凸，其開始變徑的截面處也就存在結構突變；⑥由于成型工藝，管件往往出現壁厚不均勻、橫截面橢圓形等。
{二}、碳鋼高壓異徑管的制作
碳鋼高壓異徑管（碳鋼高壓異徑管）是用于管道口徑的一種管件。通常采用的成形工藝為縮徑壓制、擴徑壓制或縮徑加擴徑壓制，對某些規格的碳鋼高壓異徑管也可采用沖壓成形。
a。 縮徑/擴徑成形
碳鋼高壓異徑管的縮徑成形工藝是將與碳鋼高壓異徑管大端直徑相等的管坯放入成形模中，通過沿管坯軸向方向的壓制，使金屬沿模腔運動并收縮成形。根據碳鋼高壓異徑管變徑的大小，分為一次壓制成形或多次壓制成形。
b。 沖壓成形
除使用鋼管為原料生產碳鋼高壓異徑管外，對部分規格的碳鋼高壓異徑管還可用鋼板采用沖壓成形工藝進行生產。拉伸所使用的沖模形狀參照碳鋼高壓異徑管內表面尺寸設計，用沖模將下料后的鋼板沖壓拉伸成形。
碳鋼高壓異徑管粘接前，應用干布將承口側和插口外側擦拭處理，當表面粘有油污時須用丙酮擦拭干凈，有以下幾點要注意：
1、控制口徑：DIN標準（DN10-DN150）、3A/IDF標準、ISO標準（Ф12。7-Ф152。4)；
2、國際工業標準：DIN、ISO、SMS、3A、IDF等；
3、產品材料：不銹鋼304、316、316L；
4、質量與用途：碳鋼高壓異徑管內外用拋光設備處理，達到表面精密度要求；此產品適用于 乳品、食品、啤酒、飲料、化妝品等工業領域；
5、對外加工：可以按用戶要求來圖、來樣加工非標產品；
6、連接方式：卡箍(快裝)式、焊接式、螺紋(活接)式。
注意碳鋼高壓異徑管也適合于環保除塵行業中的管道變徑，一般都是鋼板卷制切割焊接而成，管徑大小不一，材料一般都是熱軋卷板，應用的非常好，可以節約成本。
