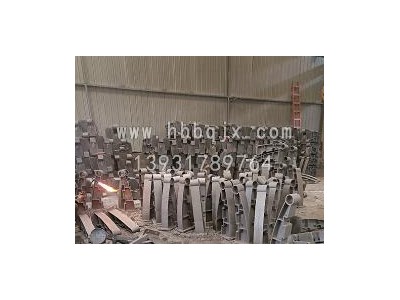

鑄鋼橋梁支架埋深無損檢測技術的影響因素及彈性波法在檢側中的應用<一>、公路鑄鋼護欄支架埋深無損檢測技術的影響因素
關于公路鑄鋼護欄支架埋深無損檢測技術以及其影響因素，通過對其現狀的分析和探討以及技術的研究，提出了一系列技術措施。
1.傳感器的影響
傳感器是無損檢測技術中的影響因素之一，傳感器作為一種檢測的裝置，通過感知所測量的信息，并通過的方式和規律將所得到的的信息輸送給外界，而外界中的接收器通過接受傳感器所傳感出來的信息存儲，記錄。傳感器有眾多特點，微型化、數字化、智能化、多功能化、系統化、網絡化，具備了新時代下的設備的新型的特點，是無損檢測技術中重要的信息采集設備。
2.激振的影響
激振是由的振動測試系統組成的，通過激振的測試能夠檢測到是否影響鑄鋼護欄支架的埋深的距離，而激振器是通過附加在一些機械和設備上的利用機械振動的裝置，通過對物體的振動強度，大小進行對信息的判斷和測試，激振器有不同的類型，根據具體的情況我們可以選擇不同的激振機器，服務于我們的檢測。同時使用相應的激勵理論和信號，進行鑄鋼護欄支架的埋深檢測是一種很好的方法。
3.鑄鋼護欄支架與鑄鋼護欄支架連接方式的影響
鑄鋼護欄支架裝置是在進行檢測前的準備工作時設置的，為減少高速公路車輛重大事故的發生率，施工完成后的鑄鋼護欄支架一般通過防阻塊及連接螺栓等與鑄鋼護欄支架裝置處于連接的狀態，這種連接的狀態一般有兩種情況，一種情況是鑄鋼護欄支架與鑄鋼護欄支架板連接處于非搭接位置，另一種情況是鑄鋼護欄支架與鑄鋼護欄支架板的連接處于搭接位置。這兩種情況對鑄鋼護欄支架埋深的無損檢測結果產生不同的影響，應該分別對兩種不同的鑄鋼護欄支架狀態進行試驗研究。因此，鑄鋼護欄支架與鑄鋼護欄支架連接方式也是我們進行公路鑄鋼護欄支架埋深無損檢測技術的重要影響因素之一。
4.周?chē)h(huán)境的影響
周?chē)h(huán)境主要是周?chē)慕橘|(zhì)以及其他參數對檢測技術的影響，比如鑄鋼護欄支架埋入地基后，激振時產生的彈性波進入鑄鋼護欄支架地下部分時，其能量泄露到周?chē)橘|(zhì)中，且隨著時間的推移而不斷衰減，表現在反射波形上即是彈性波的幅值隨時間的延長而不斷降低。因此，我們?cè)跈z測過程中通過傳感器采集信息的時候，周?chē)沫h(huán)境會影響我們的采集途徑和采集質量，甚至在情況下會改變我們正確的信息傳達錯誤的信息，這就需要我們對周?chē)h(huán)境的考察，以及對周?chē)鷧?shù)的設置和參考。
<二>、彈性波法在公路鉚護攔檢側中的應用
現以漂馬高速公路為例，描述彈性波法在公路護鋼鑄鋼防撞護欄支架埋深檢測中應用。澡馬高速公路全線長約37.5公里，鑄鋼防撞護欄支架安裝數f龐大，土質條件復雜，鑄鋼防撞護欄支架埋入檢測難度大，而無損檢測操作快捷簡便，可以減少大量人力、物力。
1現場檢測
(1)現場測試準備工作
1)檢測前進行現場，搜集橫斷布設圖以及竣工資料，記錄防撞橋梁支架的外形、尺寸；
2)施工、監理日志，了解成柱出現的異常情況；
3)摘下鑄鋼防撞護欄支架柱帽，避免選擇焊接有鋼板等結構的鑄鋼防撞護欄支架。
(2)測試工作遵守下列規定
1)測試信號波形以采集高品質的良好波形為目的；
2)鑄鋼防撞護欄支架測點測試的數據，重復測試次數不少于10次，且采集波形一致性良；
3)對未達到設計長度要求的鑄鋼防撞護欄支架，應改變檢測條件重新檢測，相互驗證。
通過現場無損檢測后采取拔樁手段來驗證檢測結果，分析誤差原因，提高反射信號的識別和運用能力。
2室內分析難點
(1)激振信號
對于斷面密實的現地澆筑樁，激振產生的波形衰減較快，而對于鑄鋼防撞護欄支架這樣的中空?qǐng)A柱，振動殘留時間長且聲響會與空腔產生共鳴，使得激振信號衰減慢。
(2)反射信號的識別
1)在鑄鋼防撞護欄支架中傳播的能量衰減速度快。由于激振能量主要是通過鑄鋼防撞護欄支架與周?chē)馏w的接觸而逸散到土體中的，因此結構的比表面積直接影響到能量逸散的快慢。顯然，薄壁中空的鑄鋼防撞護欄支架顯然要比實心的樁的比表面積要大得多；
2)鑄鋼防撞護欄支架一般不長，在激振信號尚未收斂之前，反射信號既已經到來。在理想的脈沖發振信號中，反射信號容易被識別。但對于殘留振動時間長，受噪聲信號源千擾的信號中，要想準確地識別反射信號則是非常困難的。
所以通常采用的殘留振動的方法如提高激振信號的角頻率或提高阻尼的方法都難以取得明顯的效果。但通過激振控制器與激振裝皿組成可以實現對激振力度、激振過程的控制，從而達到對測試信號波長、信號殘留振動等參數的調節。鑄鋼防撞護欄支架的埋設的測試精度很大程度取決于對柱底反射信號的抽取精度。為了提高抽取能力和精度，在彈性波檢測系統中植入了對測試信號進行分析的頻譜分析技術與信號匹配分析技術來對信號進行處理。其中頻譜分析的為鑄鋼防撞護欄支架長度約為0.95m~1.65m的較短鑄鋼防撞護欄支架，而信號匹配技術則主要是針對長度為1.65m以上的鑄鋼防撞護欄支架。
