高速公路橋梁立柱對橋梁結構設計有著非常重要的影響。高速鐵路橋梁多采用靜定結構，設計比較簡單，但是其中支座系統由于道床鐵軌相互作用，構造較為復雜。為滿足高速鐵路大跨度橋梁的大承載力和大位移的需要。橋梁支座系統作為高速鐵路橋梁的重要組成部分要求支座具有大噸位大位移性能，同時還要具有相應的減震性能。

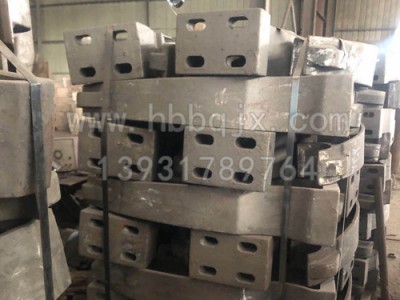

高速公路護欄板支架按安裝位置可分為公路防撞鑄鐵護欄支架和中間分隔帶護欄兩種。高速護欄，護欄板，公路防撞護欄，波形護欄 ，W形板護欄，波形護欄又可稱為公路波形梁護欄，高速護欄，橋梁護欄等，主要可以分為兩波波形護欄，三波波形梁護欄兩種。
高速公路橋梁立柱按照其受力力學特性可分為剛性護欄，半剛性護欄和柔性護欄三種形式。防撞護欄作為高速公路的設施，對高速行車、行車舒適度、高速公路景觀、工程造價具有相應的影響，所以在建設高速公路時，要充分認識各種防撞護段各種特性包括其防撞機理、工程造價、施工簡易程度、養護成本、防眩 設施設置及與通信管道配置等。對某一條高速公路選用哪一種防撞護欄還要結合其具體工程條件，作出選擇。
護欄立柱改造方案在對2006年以前修建的高速公路進行改擴建或大修養護時，需要對護欄進行重新設置或者對原有護欄進行改造才能達到新規范的要求。如果拆除原有舊護欄，全部設置成符合新規范的護欄，不僅提高了工程造價，還造成了極大的浪費。
目前國內外對公路改擴建或大修養護過程中護欄高度不足的問題有一定的研究基礎，例如加長鑄鋼立柱、增加立柱等。
如何合理再利用原有的舊護欄并將其升級改造成符合新規范要求的護欄呢?在著手進行改造方案設計之前，先明確幾個改造原則：①防撞等級一位；②節約成本，充分利用原有護欄構件；③構件加工方便，施工簡單易操作。
綜合考慮護欄防撞性能、改造成本、施工難易程度以及社會經濟效益等多方面因素，采用在原護欄基礎上加密立柱并在原有護欄板上層增加一層護欄板，將原來的護欄改造成雙層雙波護欄。
雙層雙波護欄改造方案的要點是加密立柱后在原有護欄板上層增加一層護欄板，改造完成后形成雙層雙波護欄，護欄改造的主要內容如下：①保留原有護欄板、立柱、防阻塊及螺栓；②增加新立柱、防阻塊及護欄板，其中防阻塊和護欄板使用路側拆除護欄構件。
雙層雙波護欄設計理念是較大限度地利用原有高速公路護欄構件，保留所有原有的中央分隔帶護欄設施，同時充分利用拓寬工程拆除的路側護欄構件，使改造后的護欄具有較高的防撞性能。改造后的雙層雙波護欄具體參數如下：①護欄立柱間距由4m改為2m；②雙層護欄下層護欄中心距離路緣石頂面高度為60cm，上層護欄中心距離路緣石頂面高度為100cm；③新增護欄立柱規格為φ114mmX4.5mmX2550mm，在原有護欄立柱之間打入，立柱上安裝上下2個防阻塊分別與兩層護欄板進行連接；①增加的防阻塊和護欄板與拓寬工程拆除的路側防阻塊和護欄板規格相同，即防阻塊196mmX178mmX200mmX3mm，護欄板4320mmX310mmX85mmX3mm。
雙層雙波護欄的優點是改造后護欄整體防撞性能較高，相同防撞等級內對于大型貨車和客車的防護具有較高的性，并充分利用了原護欄，對原有護欄損壞少。雙層雙波護欄的缺點是需要新增長度為2550mm的立柱，需要對其進行打入施工；需對原有護欄板中心進行打孔。
改造后的雙層雙波護欄能否達到新規定的要求，按照J(rèn)TU/TF83-1-2004規定，需要對其性能進行驗證。護欄性能評價包括計算機有限元仿真模擬試驗和實車碰撞試驗兩部分，有限元仿真的評價方法是通過建立多種車輛和護欄有限元仿真模型，運用多次碰撞試驗數據對仿真模型計算結果進行比對，對采用有限元仿真方法評價護欄性能的可行性進行分析，大量的對比分析結果表明：仿真計算可以得到車輛行駛軌跡、結構防護導向、乘員風險和動態變形等護欄評價的各項指標，仿真結果與試驗結果一致，誤差在10%以內。
