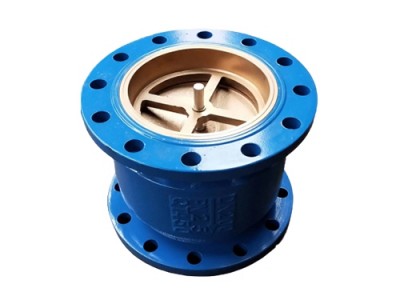

當停泵時，在正方向流量接近于零時利用彈簧輔助閥梭提前關閉，從而起到除噪聲之效果。該止回閥依靠介質本身動而自動開、閉閥瓣，用來防止介質倒流的閥門，消聲止回閥(HC41X)又稱逆止閥、單向閥、消聲止回閥逆流閥、和背壓閥，屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
消聲止回閥主要技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：40～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
消聲止回閥有法蘭連接和對夾連接兩種連接方式，消聲止回閥適用于給排水管道閥瓣采用進出口兩端中心軸導向，啟閉靈活，定位準確，可水平安裝或垂直安裝，閥瓣采用彈簧加載，其關閉能減少水錘壓力。密封面采用O形圈彈性密封與金屬硬密封的組合密封結構，密封性能好，關閉時無噪聲。消聲止回閥還具有體積小、重量輕、流體阻力小、結構長度小、耐疲勞、壽命長等特點。消聲止回閥安裝于給排水、消防、暖通系統可安裝于水泵出口處，防止回水倒流，而對泵造成損壞。
微阻緩閉蝶式止回閥工作原理分析及結構原理[一]、止回閥工作原理分析
微阻緩閉蝶式止回閥的作用是只允許介質向一個方向動，而且阻止方向動。通常這種止回閥是自動工作的，在一個方向動的流體壓力作用下，閥瓣打開；流體反方向動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷動。
其中止回閥就屬于這種類型的閥門，它包括旋啟式止回閥和升降式止回閥。旋啟式止回閥有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣的、全的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣座落位于微阻緩閉蝶式止回閥閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。
[二]、止回閥結構及原理
靜音式止回閥防水錘原理區別于微阻緩閉止回閥，是一種導流式速閉止回閥，亦稱噴管式止回閥(NozzleCheckValve)。靜音式止回閥防水錘原理是采用快速關閉的理念設計，依靠閥瓣快速的關閉，在停泵瞬間，系統介質還沒有產生倒流加速度之前，閥門己經關閉，從而使系統沒有產生破壞性水錘的加速度。
靜音式止回閥主要由閥體、閥座、導流擴散體、閥瓣及簧片彈簧組件等主要零部件組成。
靜音式止回閥的原始設計源于德國，現己引進到國內，經過對產品吸收改進和多年的工程實踐，己證明其具有良好的預防水錘功能；流線型設計，降低了閥門流阻，節約能源；同時，該閥門具有免維護特征，節約了客戶使用成本。其結構具有閥瓣輕、關閉行程短、彈簧加速關閉等特點。下面具體介紹其設計特點。
(1)無軸承浮動閥瓣設計。無軸承浮動閥瓣設計，環形閥瓣用彈簧和簧片組件在環形閥瓣周向均勻支撐，簧片實現導向，使閥瓣移動無摩擦，處于浮動狀態，動作靈敏，并有利于達到快速關閉的目的，消除了由此引起的內件磨損及水頭損失。
(2)環形閥瓣重量輕。閥瓣的環形結構大大減輕閥瓣重量，水流可從閥瓣內、外側同時通過。設計時主要考慮的是力求閥瓣質量輕、慣性低、行程短，且有加速關閉的復位彈簧及后端導流體，一般閥的設計關閉時間為0.15s以內。相對于傳統的止回閥，如旋啟式、升降式、蝶式等由于結構上的原因均達不到快速關閉的能力。
(3)導流式設計。擴散體導流式設計使流經閥門的水流經過擴散導流體，使水流幾乎無紊流，使閥門水頭損失極低，節約能源。靜音式止回閥全開后流域。
(4)免維護設計。閥門內部活動零部件少，閥門全開后閥瓣貼合在擴散導流體上，水流不會沖擊其他活動零部件。閥瓣和閥座采用金屬對金屬密封，密封面耐沖蝕。
安裝在水泵出口的靜音式止回閥，采用擴散體導流式可以實現低流阻，節約使用成本。公稱尺寸DN800靜音式止回閥實測水頭損失，在供水系統2.sm/s經濟流速下，靜音式止回閥的水頭損失不超過15cmH2O。需要說明的是，微阻緩閉止回閥全開一般需要1.0~1.5m/s的流速，閥瓣才能全開，形成導流效果，所以水頭損失曲線在低流速下有拐點。靜音式止回閥防水錘原理
