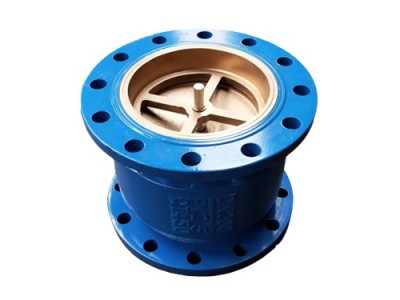

當停泵時，在正方向流量接近于零時利用彈簧輔助閥梭提前關閉，從而起到除噪聲之效果。該止回閥依靠介質本身動而自動開、閉閥瓣，用來防止介質倒流的閥門，消聲止回閥(HC41X)又稱逆止閥、單向閥、消聲止回閥逆流閥、和背壓閥，屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
消聲止回閥主要技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：40～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
消聲止回閥有法蘭連接和對夾連接兩種連接方式，消聲止回閥適用于給排水管道閥瓣采用進出口兩端中心軸導向，啟閉靈活，定位準確，可水平安裝或垂直安裝，閥瓣采用彈簧加載，其關閉能減少水錘壓力。密封面采用O形圈彈性密封與金屬硬密封的組合密封結構，密封性能好，關閉時無噪聲。消聲止回閥還具有體積小、重量輕、流體阻力小、結構長度小、耐疲勞、壽命長等特點。消聲止回閥安裝于給排水、消防、暖通系統可安裝于水泵出口處，防止回水倒流，而對泵造成損壞。
微阻緩閉蝶式止回閥的作用跟工作特性動態分析【一】、消聲止回閥的作用
消聲止回閥主要用在水泵出口；防止介質倒流。高層建筑給排水、消防、空調、等泵房系統。該產品具有能消除噪聲的特大優點。結構長度短、重量輕、密封性能好。但阻力大于全流量的節能微阻緩閉蝶式止回閥。泵前消聲止回閥鐵殼銅芯適用于給、排水管道，閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平定裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能地減小水錘壓力，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小、耐疲勞、壽命長等優點。這種類型的閥門的作用是只允許介質向一個方向動，而且阻止方向動。通常這種閥門是自動工作的，在一個方向動的流體壓力作用下，閥瓣打開；流體反方向動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷動。不宜用于含有固體顆粒和粘度較大的介質。安裝時注意介質動的方向應與閥體所票箭頭方向一致。限流止回閥的應用限流止回閥主要用于多泵并聯使用時安裝于水泵壓出口，起限制水泵工作流量，防止停泵回流作用。該閥采用導閥，主閥構造，結構緊湊，重量較輕。該閥安裝于水泵出口，在單泵啟動和非全數設計工作泵工作時，對工作泵起限制流量作用，使泵在較率狀態下工作；防止電動機在水泵低揚程、大流量、低效率時，發生過載現象；防止超額定電流燒電機現象的發生，同時起到一定的節能效果。其限流原理為：依據水泵的設計工況點揚程，導閥自動檢測并控制水泵的實際工作揚程，以限制水泵的工作流量，限制電機的負載。該閥設定一個控制工作揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大于設定揚程時閥門全開，閥門阻力小?？刂茡P(yáng)程的設定可以按電機額定電流設定，也可以按率工況設定，該閥門工作揚程設定值可調，一般出廠設定值為設計工況揚程。該閥的止回功能完全等同于微阻緩閉蝶式止回閥，且無關閉噪音，零回流。安裝時注意介質動的方向應與閥體所票箭頭方向一致。
【二】、止回閥工作特性動態分析
閥門作為控制裝置在流體管路中大量使用，通過接通或切斷，控制介質的流通，閥門分類較多，如接通、截斷介質動的截斷閥，控制介質流向的方向閥，控制介質壓力、流量的調節閥，阻止介質倒流的微阻緩閉止回閥，分離、混合介質的分流閥，超壓保護的安全閥等，確保管路、設備正常運行，是管路體系中重要的元件之一。
止回閥是借助單向動介質的壓力來打開、關閉閥瓣，防止介質回流，保護管路設備不受到水錘破壞的閥。在有壓系統管路中，由于意外情況，如事故停車等，引起介質流速短時間內產生急劇變化，產生壓力劇烈下降或上升，并以波的形式沿管道，不停傳播和反射的現象，稱為水錘。止回閥關閉瞬間的水擊壓力增值，是系統工作壓力的好幾倍，破壞管路系統，引起水泵倒轉，嚴重時泵站被淹沒，水的供應中斷，造成的損失重大，動態分析止回閥工作特性，對管道系統安全產生重要作用。
介質流經止回閥時流速隨流道的改變而發生變化，介質質點間及與局部流道間發生碰撞，介質的動受到阻礙，可能會產生渦流、死水區、氣穴和水錘等水流現象，很大程度影響、危害系統安全；發生的管路振動、水錘壓力沖擊、漩渦噪音和水頭及能量的損失，影響系統運行工況和性能。產生渦流的主要原因是由介質動慣性作用及流線特性決定的，由于流道方向轉變，介質不能直接發生直角拐彎或掉頭動，導致閥瓣后的介質被主流帶動而旋轉，形成渦旋，渦旋持續旋轉消耗主流能量，有時引起噪聲。
因?yàn)橄到y(tǒng)水錘波動過程由于邊界條件不同，引起微阻緩閉止回閥關閉過程出現數次重復的水擊現象，對流體管路系統造成的危害較大，水擊現象是止回閥失效的其中一個原因。水錘壓力與流速是成正比例變化的，選用緩沖油缸實現止回閥快關緩閉，以兩階段不同速度緩沖關閉，把水錘壓力升值限定在可控范圍內，減小關閉時的水錘壓力，保護泵及管路系統。在止回閥運行過程中，其強度也是影響性能的重要因素，針對較大運行壓力條件下對止回閥原結構和優化后結構進行強度分析，止回閥在強度符合要求的情況下，閥體依然會出現裂紋等現象，靜態強度分析不能完全滿足需要，因此進行動剛度分析研究。
對止回閥動態特性分析研究，結構優化，減弱停泵水錘，降低能量損失，尤其是元件運行時消耗少的能量，提高能源利用率，環保節能，積極響應“兩會”節能減排的號召，提高能源利用率是以后閥門發展的一個重要方向。
