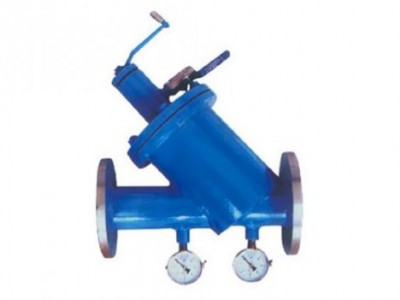

手動刷式過濾器的由過濾器本體、不銹鋼過濾網、帶手柄的清洗刷架組、排污閥及壓力表所組成，清洗刷架組穿過過濾器蓋，清洗刷安裝在不銹鋼過濾網內部，水流經手搖刷式過濾器時，雜質被濾網攔截，當需要排污時，只要打開排污閥順時針方向搖動手柄數圈，即可完成排污，不必拆卸過濾器清洗內部濾網，清洗排污過程水流不中斷。
手動刷式過濾器主要技術參數：
工作壓力：≤1.6Mpa(如需高的工作壓力，訂貨時請注明)
壓力損力：≤0.015Mpa
過濾精度：0.8mm(0.2~3.5mm精度范圍均可制造)
工作溫度：≤100°C
手動刷式過濾器構造為骨質豬鬢毛刷及不銹綱部件組成。該部件穿過過濾器蓋，刷式裝置安裝在不銹綱濾網內部，過濾器蓋外裝一簡便的手柄用于從濾望上刷除微顆粒再排出，刷洗過程中水流不中斷。不必停機和拆卸過濾器清洗濾網，外殼為碳鋼筒體。
手動刷式過濾器特點：
a、毛刷采用無機材料制成（彈性好，強度較高，耐蝕及性能優）和不銹鋼刷架組成。
b、清洗可在過濾器工作過程中進行，無需斷流不影響設備的正常運行。
c、濾網為制作不銹鋼楔形網，結構講究，便于刷去雜物，過濾、清洗效果優于沖孔網或紡織網，且洗網時刷毛不易損傷。
d、手動刷式過濾器是一種半自動清洗過濾器，利用過濾器濾網內置的刷子和刷架，刷除濾網上的污物、雜質等顆粒，再通過排污閥排出。
e、手動刷式過濾器結構合理，用材講究，殼體采用碳鋼，也可根據用戶要求采用不銹鋼。
手動刷式過濾器選型原則
（1）進出口通徑：
原則上過濾器的進出口通徑不應小于相配套的泵的入口通徑，一般與入口管路口徑一致。
（2）公稱壓力：
按照過濾管路可能出現的高壓力確定過濾器的壓力等級。
（3）孔目數的選擇：
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
（4）過濾器材質：
過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
（5）過濾器阻力損失計算
水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kp
Y型過濾器的各部分材料構成跟濾芯的清理(一)、Y型過濾器的各部分材料構成
Y型過濾器主要由殼體、濾網、排污堵頭、密封件和連接件組成，其中連接件一般為螺栓和螺母組合?？紤]到Y型過濾器的功能，在其各部分選材的時候需要格外注意。
Y型過濾器的殼體材料選擇較為自由，主要要考慮的為強度，所以碳鋼、不銹鋼、銅或碳鋼混聚四氟乙烯都可以作為其主要材料。但出于防腐蝕性考慮，不銹鋼和碳鋼混PTFE為優先選擇。
濾網是Y型過濾器中主要的工作元件，不僅要考慮其過濾效果，也要考慮到其在高速流體下抗沖擊的強度和在腐蝕性介質中抗腐蝕的能力。所以，濾網材料會優先選擇不銹鋼和聚四氟乙烯。
而密封件、排污堵頭和連接件的要求較為簡單，只需簡單的抗腐蝕性能和一定強度即可。因此，不銹鋼為上述三部分構成的優選材料。
Y型過濾器在管道系統中是一種很好的過濾設備，其對于介質的過濾效果良好，且便于拆卸和清洗，很多用戶都非常愿意購置Y型過濾器用于其管道系統。
在日常的使用之后，除了要對Y型過濾器進行及時換濾網之外，也要對其進行定期的保養和維護，如此才能在正常的使用下使其使用壽命延長，使用效果一直良好。
在外部，要對Y型過濾器進行定期的除塵和涂油。除塵是指在長時間的使用之下，Y型過濾器表面會積累一層污漬，這些污漬有時會對其表面產生侵蝕作用，所以要進行定時的清潔。而涂油指的則是涂抹防銹油，防止Y型過濾器在露天環境下產生銹蝕，進而損壞。
對于內部，不僅要定期對濾網進行換，也要定期對其進行拆卸沖洗。這主要是由于需要過濾的介質往往具有一定的固體雜質，而這些雜質在Y型過濾器流過時會在管壁積累，長時間的積累容易造成Y型過濾器內壁的損壞。
和閥門類似，Y型過濾器在安裝之前也有一些必要的準備工作要做。做完這些準備方可開始Y型過濾器的安裝，否則很容易造成Y型過濾器性能發揮不良，甚至是無法安裝的現象。
Y型過濾器的基礎功能是對管道系統內的介質進行過濾，除外部管道外，內部的濾網可以說是非常核心的元件。往往Y型過濾器在出廠的時候，廠家已經將濾網安裝妥當，并經過了檢驗。但用戶在安裝之前還是需要對其進行一定的檢查，檢查否有在運輸?shù)倪^程中遭到損壞。
其次，要對Y型過濾器的管道本身也做一次檢查，確定其表面不存在缺陷，內部也完整。之后在對其進行一次清潔，將內部不需要的雜質進行。
做完這些工作之后就可以開始對Y型過濾器的安裝了。至于防銹油、保護罩這些措施可以在安裝完成之后進行。
(二)、Y型過濾器濾芯的清理和消毒
很多人認為Y型過濾器就一種類型，即常見的安裝在管道系統中對固液進行分離的Y型過濾器。實際上，按照在不同管道中的使用，Y型過濾器是可以分為很多種類的。
較為常見的過濾機是安裝在正常的管道系統中，對固液混合物進行大概過濾。這類Y型過濾器結構較為簡單，其過濾的效果也是較為差的。而用戶使用這類Y型過濾器的主要原因是要對固液混合物進行初步的過濾，后續一般都是會有加精密的過濾設備來對介質進行二次處理的。
Y型過濾器損壞后是維修好還是換好還有一種Y型過濾器和前面所說的這種不同，其內部存在的濾網為多層。這類Y型過濾器的過濾效果是強于前者單層濾網的過濾效果的，但其也主要是對固液混合物進行大致的過濾。而這類Y型過濾器的使用目的是有所不同的，即使用這類Y型過濾器的用戶對于管道內的介質沒有再次處理的需求，所以在介質通過Y型過濾器的基本過濾之后就會被排出或使用。
Y型過濾器的應用范圍非常廣，其中就包括和人們飲食息息相關的食品行業和城市自來水輸送管道。安裝在這兩個領域的Y型過濾器往往是要求較高的，其要求不僅表現在制造材料上，還表現在對其的維護清理上。
由于安裝在這兩個領域的Y型過濾器是和人們的飲食息息相關的，所以對Y型過濾器的清理和消毒就成為了非常必要的事情。外部消毒是日常要做的事情，而對Y型過濾器的內部消毒則就主要集中于對其濾芯的清理和消毒。
對于濾芯的清理，我們在前面的文章中有做了詳細的介紹。而對于濾芯的消毒，則主要是分為兩個辦法。一個是需要對Y型過濾器進行拆卸之后，單獨拆卸出濾芯，清洗之后放入消毒柜內進行消毒。另外一個方法則不需要拆卸下濾芯，只需要用消毒蒸汽對Y型過濾器內部進行整體的消毒即可。
現在的管道系統上常用的過濾器可以分為兩種，一種為Y型過濾器，另外一種為T型過濾器。這兩者過濾器在外形上有一些相似，即都為分叉的三個出入口。而且，其實這兩者過濾器的內部結構也是相似的，即在某一管段上裝有濾網裝置，且濾網可以自由拆卸。
但在實際的使用上，這兩者過濾器還是存在著一定的差別的。例如直通型的T型過濾器一般就只會安裝在管道的直管上，這主要是考慮到其濾網抽出的便利性。而Y型過濾器則在大部分的管道上都可以做到自由的對濾網進行拆卸。
這兩者過濾器還存在著一定較為明顯的差別，那就是在通徑DN50一下的管道中采用的多是Y型過濾器，而在通徑DN80及以上的，則多采用T型過濾器。至于DN50-DN80的，則可以以另外的方法對管道進行測量之后再對過濾器進行選擇。
