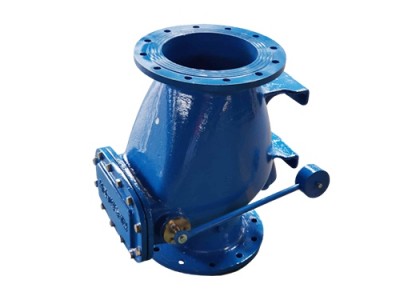

微阻緩閉止回閥用于給排水管道上，安裝在水泵出口處用來防止介質逆流和撤銷損壞性水錘，并能有用的削減閥門封鎖錘壓力。管網系統平安運行。它具有閥瓣輕、開度大年夜、節能下場顯著，流體阻力小，水錘撤銷機組成設計別致，密封機能靠得住、無振動、無噪聲等利益。微阻球形止回閥采用橡膠包皮球?yàn)殚y瓣，在介質的作用T可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可。可月于冷水、熱水、工業及生活污水等管網的水泵出口防止介質倒流。
微阻緩閉止回閥的作用是只允許介質向一個方向動，而且阻止方向動。通常微阻緩閉止回閥是自動工作的，在一個方向動的流體壓力作用下，閥瓣打開；流體反方向動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷動。其中止回閥就屬于這種類型的閥門，它包括微阻緩閉止回閥和升降式止回閥。微阻緩閉止回閥有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了使閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣與閥座接觸。因此通過閥門的壓力降相對較小。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，微阻緩閉止回閥介質回流導致閥瓣回落到閥座上，并切斷動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。微阻緩閉止回閥像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。
微阻緩閉止回閥的性能特點：
1、體積小、重量輕、其重量只有傳統微阻緩閉止回閥的1/4~1/20；
2、水平或垂直管道均可使用，安裝方便；
3、動作靈敏、密封性能好；
4、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8；
5、閥瓣關閉快，水錘壓力小；并且行程短、關閥沖擊力?。?/span>
6、流道通暢、流體阻力??；
7、使用壽命長。
8、整體結構、簡單緊湊、造型美觀。
微阻緩閉蝶式止回閥的及安裝注意事項及結構原理(一)、止回閥的分類以及安裝注意事項
止回閥的分類以及安裝注意事項有哪些？止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。閥瓣運動方式分為升降式和旋啟式。升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端(下側）流入，從出口端（上側）流出。當進口壓力大于閥瓣重量及其動阻力之和時，閥門被開啟。反之，介質倒流時閥門則關閉。
旋啟式止回閥有一個斜置并能繞軸旋轉的閥瓣，工作原理與升降式止回閥相似。止回閥常用作抽水裝置的底閥，可以阻止水的回流。微阻緩閉蝶式止回閥與截止閥組合使用，可起到安全隔離的作用。缺點是阻力大，關閉時密封性差。
微阻緩閉蝶式止回閥安裝注意事項：
（1）放置管道時應注意使對夾式止回閥的通過方向與流體流向一致；
（2）在閥板操作半徑范圍內，避免加入管接頭和阻塞物；
（3）不要在對夾式止回閥的前面或者后面安裝一個變徑管；
（4）在彎頭附近安裝對夾式止回閥時，要注意留有足夠大的空間；
（5）在水泵出口安裝對夾式止回閥時，至少流出六倍閥門直徑的空間以保證蝶板受到流體作用。
（6）安裝在垂直放置的管路中，對于水平放置的管路，垂直放置對夾式止回閥；（7）在對夾式止回閥和蝶閥之間使用一個伸縮管，千萬不要將其與其它閥門直接相連；
以上就是關于止回閥的分類以及安裝注意事項的相關問題講解，此外，升降式止回閥分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式。以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接連接和對夾連接四種。
(二)、止回閥結構及原理
靜音式止回閥防水錘原理區別于微阻緩閉止回閥，是一種導流式速閉止回閥，亦稱噴管式止回閥(NozzleCheckValve)。靜音式止回閥防水錘原理是采用快速關閉的理念設計，依靠閥瓣快速的關閉，在停泵瞬間，系統介質還沒有產生倒流加速度之前，閥門己經關閉，從而使系統沒有產生破壞性水錘的加速度。
靜音式止回閥主要由閥體、閥座、導流擴散體、閥瓣及簧片彈簧組件等主要零部件組成。
靜音式止回閥的原始設計源于德國，現己引進到國內，經過對產品吸收改進和多年的工程實踐，己證明其具有良好的預防水錘功能；流線型設計，降低了閥門流阻，節約能源；同時，該閥門具有免維護特征，節約了客戶使用成本。其結構具有閥瓣輕、關閉行程短、彈簧加速關閉等特點。下面具體介紹其設計特點。
(1)無軸承浮動閥瓣設計。無軸承浮動閥瓣設計，環形閥瓣用彈簧和簧片組件在環形閥瓣周向均勻支撐，簧片實現導向，使閥瓣移動無摩擦，處于浮動狀態，動作靈敏，并有利于達到快速關閉的目的，消除了由此引起的內件磨損及水頭損失。
(2)環形閥瓣重量輕。閥瓣的環形結構大大減輕閥瓣重量，水流可從閥瓣內、外側同時通過。設計時主要考慮的是力求閥瓣質量輕、慣性低、行程短，且有加速關閉的復位彈簧及后端導流體，一般閥的設計關閉時間為0.15s以內。相對于傳統的止回閥，如旋啟式、升降式、蝶式等由于結構上的原因均達不到快速關閉的能力。
(3)導流式設計。擴散體導流式設計使流經閥門的水流經過擴散導流體，使水流幾乎無紊流，使閥門水頭損失極低，節約能源。靜音式止回閥全開后流域。
(4)免維護設計。閥門內部活動零部件少，閥門全開后閥瓣貼合在擴散導流體上，水流不會沖擊其他活動零部件。閥瓣和閥座采用金屬對金屬密封，密封面耐沖蝕。
安裝在水泵出口的靜音式止回閥，采用擴散體導流式可以實現低流阻，節約使用成本。公稱尺寸DN800靜音式止回閥實測水頭損失，在供水系統2.sm/s經濟流速下，靜音式止回閥的水頭損失不超過15cmH2O。需要說明的是，微阻緩閉止回閥全開一般需要1.0~1.5m/s的流速，閥瓣才能全開，形成導流效果，所以水頭損失曲線在低流速下有拐點。靜音式止回閥防水錘原理
