三維焊接工作臺孔距標準及孔與孔中間的誤差情況與鑄造工藝是如何的其一、三維焊接工作臺孔距標準及孔與孔中間的誤差情況

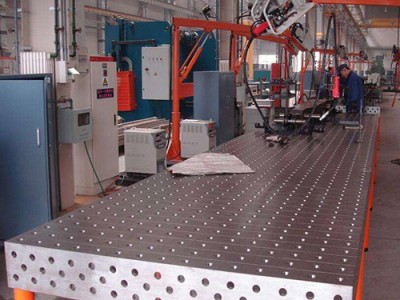

三維焊接工作臺由一個平面和四個側面組成，其每個面皆由網絡排列的光孔及鑼孔組成，孔徑有28mm或16mm兩種，孔距為100*100mm或者50*50mm，孔距的累計公差為0.05mm。
三維焊接工作臺的承載能力高，剛性穩定，在1噸左右集中載荷作用下，其變形量只有0.553mm；而在均布載荷作用下，其變形量只有0.024mm。完全可以滿足絕大多數的焊接及裝配加工的需要。所有模塊加工精度均高，工作平臺定位孔的距公差為±0.05mm，有較高的定位精度。
三維焊接工作臺孔和孔之間的誤差一般會出現以下幾種情況：
1、三維焊接工作臺檢測量具誤差。量具設計不完善或制造、調整、校對不，或者在使用中磨損造成的誤差。主要表現為量儀“示值誤差”(包括標準器和附件的誤差)。
2、基準誤差。柔性焊接平臺作為基準的量具，不可避免地存在誤差。基準件誤差直接影響測量值，如水平儀的制造誤差。一般基準件的誤差應不超過總測量誤差的1/3~1/5。
3、人為誤差。操作者責任心、技術水平、情緒和生理(如視力)因素等造成三維孔系焊接平臺操作不當，或者讀數、記錄、計算錯誤所造成的誤差。
4、測量力引起的變形誤差。測量力引起的變形誤差是指使用鑄鐵平板檢測器具進行接觸測量時，測量力使零件與測量接觸部分微小變形而產生的測量誤差。測量裝置上一般有保持恒力的裝置。
5、方法誤差。檢測三維焊接工作臺方法、檢測量具選擇不當，測量原理與計算公式簡化造成的誤差，測量儀、工件定位裝夾和受力變形引起的誤差。
6、環境誤差。工作環境偏離標準溫度(20℃)太多，或其隨時間、空間的變化太大；振動、沖擊波動大；氣壓、濕度和清潔度不符合要求等造成的誤差。
其二、三維柔性焊接平臺的鑄造工藝是如何的
所謂鑄造工藝就是鑄造產品的鑄造方法，像三維柔性焊接平臺這樣的產品那是需要的工藝進行的，按照制造經驗來說，用消失模鑄造無論從經濟上還是從質量上都是比較成熟的一種產品，所以制造工藝選定也需要技術支持，我們就說說在鑄造工藝以及質量上的關系!
三維柔性焊接平臺的鑄造工業需要電爐鑄造。電爐具有環保工業，能夠節約大氣污染，對現在的霧霾天氣有很有力，所以選用鑄造工藝的時候需要進行的工藝制造!傳統的沖天爐鑄造污染大，環保很難達標已經被取代，工藝與環境需要我們要把鑄造環境搞好，不然工業的霧霾天氣會跟家嚴重，這也是許多歐洲國家在實行的方式!
三維柔性焊接工作臺需要泡沫型。跟家的工藝進行拍模型的加工，進行外表的鑄造模型處理，這樣的鑄造對三維柔性焊接平臺性價比很高!柔性焊接平臺泡沫型的優點：很便利、工期短、成品率也比較高、成本低。泡沫型所選的材質的密度也是很重要的，密度低的材質，制作出來的泡沫型在制作出來后，在裝入沙箱的過程中，就有可能呈現損壞的狀況。假如泡沫型處理好了，一些鑄造缺點就能有利的進行防止，比如說鉚焊平板工作面陷落，厚薄不均的問題，都能夠有用的進行處理。
由于焊接平臺模型選用泡沫型面不是木型所有成本略低。柔性焊接平臺的泡沫型制作，是一項非常重要的根底環節，這一項作業假如做好了，平板的作業就算做好了三分之一了。泡沫型的制作要嚴格的依照客戶提供給我們的加工圖紙進行制作，各方面的規劃要達到合理，柔性焊接平臺的板面，側圍的加工量要預留好，由于平臺在鍛造出來后，這兩個重要部位，從精度方面仍是從美觀的方面都是需要加工的。
