除霧器的結構介紹及運行時應注意的事項{一}、除霧器的結構介紹

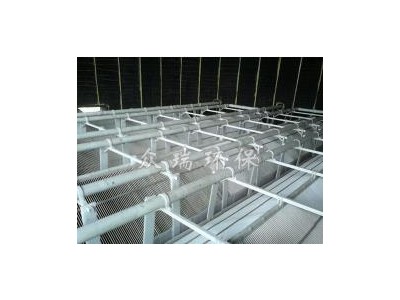

脫硫系統中的除霧器通常由兩部分組成，即除霧器本體、沖洗系統和噴嘴。除霧器本體由除霧器葉片、夾具、夾具、支架等組成。根據一定的結構形式，其作用是捕集煙氣中的液滴和少量粉塵，減少煙氣中的水夾帶，防止風機振動。除霧器通常布置在水平、垂直、屋頂?shù)任恢?。流量大的場合一般采用屋頂布置，這樣也節省了吸收塔的空間。吸收塔的水平煙道通常是垂直布置的。除霧器沖洗系統主要由沖洗噴嘴、沖洗泵、管道、閥門、壓力儀表和電氣控制組成。其作用是定期沖洗除霧器葉片捕集的霧滴和灰塵，保持葉片表面清潔濕潤，防止葉片結垢堵塞，維持系統正常運行。
除霧器應安裝在吸收塔的上部，以分離干凈煙氣中夾帶的液滴，水平除霧器出口煙氣中液滴的濃度不應大于75mg/Nm3。
在除霧器系統的設計中，應特別注意FGD裝置入口處飛灰濃度的影響。該系統還應包括清洗和排水系統，以清chu除霧器的沉積物。在作業過程中，可以根據設定的程序自動或手動清洗。除霧器沖洗系統應能沖洗除霧器，且不應有未沖洗的表面。應監視和控制沖洗水的壓力，沖洗水母管的布置應使每個噴嘴基本上在平均水壓下運行。沖洗時應考慮防回流設計。
除霧器將作為單個部件安裝。并且組分可以通過附近吸收塔的人孔門進入。所有除霧器部件、沖洗主管和沖洗噴嘴應易于檢修和維護。設計的除霧器支撐梁可作為維修通道，應能承受zhi少300kg/m2的活荷載。
{二}、除霧除塵器運行時應注意的事項
1、收塵室
除塵設備中氣體溫度在露 點以下會導致化學腐蝕，因為H20—H2SO4冷凝而導致絕緣物表面上漏電，或在電極線上黏附粉塵，或者生成絕緣性的掩蓋膜，所以應該常常使氣體溫度保持在露 點以上。另一方面也要注意在500℃以上的高溫下，因為構件的熱應力而發作的毛病。通常來說，期望在比含S02、SO3的混合氣體的露 點高50℃左右的溫度下操作。
2、除霧室的打掃
除霧室長時間工作后，除塵效率逐步下降。所以有必要在恰當?shù)臅r期打開打掃。定時打掃的周期依據礦的種類、焙燒爐形式、操作狀況等決議。
3、酸霧的排出
對除霧除塵器來說，捕集下來的酸霧是從室內下部向室外作為排放液逐步排出。因為排放液中的金屬化合物等會阻塞排出管，導致進氣室內積酸而招致氣體阻力增大，所以需求加以注意。
4、電源設備
為使管束除霧除塵器工作，期望常常加上盡可能高的電壓。所以，對導電部分和大地的絕緣，支承物的構造，以及資料等應當予以特別注意。如有水分、粉塵附著在絕緣瓷瓶表面上，或混入除霧除塵器的絕緣油中，電氣絕緣就會明顯惡化，使有用電壓下降。
晶閘管整流的場合，溫度對其工作特性和壽數有影響，除霧除塵器生產廠家所以有必要注意晶閘管周圍溫度的上升情況。晶閘管整流器收藏在貯槽內，因為常常受絕緣油等的冷卻，所以沒有溫度上升的問題，但是要注意吸濕呼吸器等的污染。如果吸濕呼吸器遭到污染，水分等進入貯槽的絕緣油中，通常會導致絕緣惡化。
經過完全打掃的絕緣瓷瓶用1000V兆歐計測量其絕緣電阻大致上是無限大，至少應以20Mn以上作為基準。絕緣瓷瓶應該依據運用狀況、環境來決議其定時打掃周期。此外，應把絕緣瓷瓶放在箱內并送入熱風避免遭到濕氣體和粉塵的影響。
5、放電電極的替換
除霧除塵器的放電電極因為粉塵的粘附、絕緣皮膜的構成以及腐蝕、設備質量欠好而導致斷線，或者因為不可能糾正的彎曲等緣由需求予以替換。運用硫磺礦及鋅礦時，放電電極通常有構成絕緣皮膜的表象。通常是1～5年悉數替換一次。除霧設備放電電極替換的理由大致上也與除塵設備相同星型杰出部分破損厲害時也需求替換。
6、油封用絕緣油
除霧除塵器運用油封時，絕緣油直接與外面氣體、爐氣觸摸、所以塵埃、酸霧、水分等進入而使絕緣變得十分欠好。因為液面放電或懸浮塵埃的電橋閃絡而不能施加高的電壓，進而還會發作火災放電，并有可能發作火災，所以應該盡量運用絕緣杰出的絕緣油。另外，有必要定時進行絕緣耐力試驗及除去混入水分的工作。
