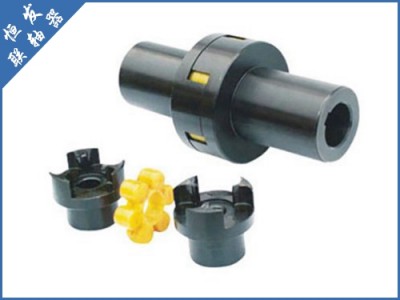

梅花彈性聯軸器適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移，減震，及緩沖性能；工作溫度為-35℃~+80℃，傳遞公稱轉矩為16-25000N.m，許用轉速為10900-1900r/min，軸孔直徑范圍：14-140mm，軸孔長度為42-252mm，軸孔長度為42-252mm！
ML梅花聯軸器結構簡單、無需潤滑、方便維修、便于檢查、免維護，可連續長期運行。高強度聚氨酯彈性元件耐油，承載能力大，使用壽命長，可靠。工作穩定可靠，具有良好的減振、緩沖和電氣絕緣性能。具有較大的軸向、徑向和角向補償能力。結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。
結構特點：
1.中間彈性體聯接
2.可吸收振動、補償徑向、角向和軸向偏差
3.抗油與電氣絕緣
4.順時針與逆時針回轉特性相同
5.定位螺絲固定
彈性套柱銷聯軸器說明與如何調整其一、彈性套柱銷聯軸器說明
以柱銷與兩半聯軸器凸緣相聯，柱銷的一端以圓錐面和螺母與半聯軸器凸緣上的錐形銷孔形成固定配合，另一端帶有彈性套裝在另一半聯軸器凸緣上的柱銷孔中。由于彈性套工作時受擠壓發生的變形量不大，且因彈性套與銷孔的配合間隙不宜過大，因此這種聯軸器的緩沖和減振性能不高，補償兩軸的相對位移量較小，如工作時兩軸相對位移過大，則聯軸器的運轉性能將趨惡貨。彈性套的磨損加劇，很易損環。為了適應位移較大傳動需要，可改用鼓形彈性套。彈性套柱銷聯軸器結構簡單，安裝方便，換容易，尺寸小，重量輕。如安裝調整后能保持兩軸相對位移量在規定的范圍內，則星形彈性聯軸器會有滿意的使性能和較長的工作壽命。廣泛應用于沖擊載荷不大，由電動機驅動底座剛性較好，對中的各種不功率傳動軸系。
聯軸器修復使用的注意事項
聯軸器在本身制造精度合格及安裝使用正確的情況下，存在疲勞失效及聯接件失效或者傳動軸斷裂等很多失效形式，一般情況下，只要換聯接件或彈性元件即可使用聯軸器繼續正常使用。影響聯軸器的使用壽命的因素很多，先是聯軸器本身材料及熱處理及制造精度的狀態，比如，鑄造或者鍛造材料的選擇，相應的熱處理嚴格執行，才能使得聯軸器材料發揮其應有的性能，另外就是傳動軸系的穩定性及平穩性，比如傳動軸失效產生軸系振動或者設備在使用中發生載荷突然嚴重超載而使得傳動軸斷裂等等；正常情況下，剛性聯軸器的失效主要是聯接螺栓，而且聯接螺栓可以及時換，同事需要檢查螺栓孔是否變形，如果產生變形就要通過鉸刀鉸銷變形孔及修復變形孔的端面變形，換或者加大螺栓（鉸制孔螺栓），如果發生傳動軸斷裂，那么就要將聯軸器拆下重新使用，這時就要檢查聯軸器內孔的變形情況，一般情況應該將聯軸器內孔表面鍍硬鉻或者表面噴涂處理，并且經過磨削使得聯軸器內孔達到使用精度要求，同樣彈性聯軸器的失效主要是彈性元件的失效，一般情況也是要換彈性元件即可，而在聯軸器內孔變形或者鍵槽失效的情況下，才采用這種方法。值得注意的是，聯軸器的修復使用要根據實際使用情況及聯軸器本身的制造精度及強度而正確區分，修復前應檢查聯軸器是否已經有裂紋（機械探傷檢查等）等變形，或者是設備需要連續使用，而新的聯軸器暫時沒有。
其二、如何調整彈性聯軸器
如何調整彈性聯軸器：梅花型聯軸器通常具備良好的性能而且有價格上的優點，在很多步進、伺服系統實際應用中，彈性聯軸器是選的產品。那么在安裝彈性聯軸器時該如何調整呢？
1.固定彈性聯軸器電機一側外支腳，移動內支腳，直到電機與泵中心偏心線為零。為保證電機不任意活動，在固定電機一側支腳后，另一側要用頂絲頂住。
2.固定聯軸器內支腳，移動外支腳，使兩中心線偏心為零。
3.以上兩種方法重復幾次后，可使聯軸器處于良好的對中狀態。
彈性聯軸器找正是設備檢修過程中的一項重要工作。找正原理雖簡單，但實踐性很強。在小型機泵上經常應用的找正方法有單表法、雙表法及三表法等等。不論哪一種方法，都有一個共同的特點；水平面內比垂直面內的找正容易出錯，反復性強，耗時多，計算繁瑣。
彈性聯軸器廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統、汽輪機、活塞式動力機械傳動系統、履帶式車輛，以及發電機組高速、大功率機械傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。
星形梅花彈性聯軸器的特點
梅花彈性聯軸器中的彈性材料的梅花間隔體，不同的硬度和溫度承受力，讓客戶選擇合適的材料滿足實際應用的性能標準。零間隙爪型聯軸器由兩個金屬軸套(通常采用鋁合金材質，也可以提供不銹鋼材質)和一個梅花彈性間隔體結合而成。梅花彈性間隔體有多個葉片分支，像滑塊聯軸器一樣，它也是通過壓擠來使梅花彈性間隔體和兩邊的軸套吻合，并以此保證了其零間隙性能。
振動分析是預測聯軸器不對中的技術之一，它能判斷設備狀態的逐漸變化趨勢，但當判斷一臺設備是否處于不對中狀態時，需要有以往很多數據及事例做參考，還要區別出是軸承、潤滑油、聯軸器，還是連接固定的問題，所以有一定的局限性。紅外照相技術則能在設備狀態不佳時，將軸承、電機殼體、聯軸器等過熱的部位區分開來，并確定聯軸器的對中誤差，再結合以振動分析等其它預測技術，其效果會好。
