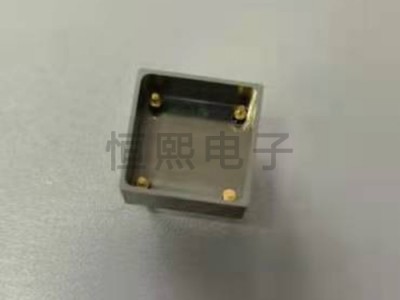

電源模塊外殼成形過程中起皺產生的原因及應用[一]、電源模塊外殼成形過程中起皺產生的原因
電源模塊外殼成形過程中常見的起皺質量問題，模具的反復整改、維修造成使用壽命降低，停機時間劇增，產品的返工甚至報廢造成生產成本增加，因此探討電源模塊外殼沖壓件缺陷問題的產生和解決方法對提高產品的成形質量和生產效率具有重要的實用價值。
起皺和疊料缺陷描述：由于板料厚度方向的尺寸和平面方向的尺寸相差較大，造成厚度方向不穩定，當平面方向的應力達到確定程度時，厚度方向失穩，從而產生起皺現象。
起皺產生的原因：
⑴、材料堆積起皺，進入凹模腔內材料過多，產生起皺。
⑵、失穩起皺：1)、板料厚度方向的約束力弱，導致壓縮凸緣失穩產生起皺；2)、在不均勻的拉深部位易出現受力不均，導致失穩產生起皺。
⑶、制件R角過大，導致拉深過程中凸模無法壓住料、材料流動過快進而產生起皺。
⑷、制件壓料筋設置不合理，或者壓料筋過小，不能阻止材料過快的流動。
⑸、產品需要增加吸皺筋的地方未加吸皺筋，或者吸皺筋過小，進而導致制件在拉深過程中起皺。
⑹、上、下模之間的間隙過大，導致制件在拉深過程中模具無法壓住料，產生起皺。
[二]、電源外殼在電子行業中的應用
電源外殼作為電子行業的一種電源轉換裝置，它被廣泛地應用在各種工業自動化行業。電源模塊基于開關電源技術，采用優良的原材料，結合特別的模塊化生產工藝制作而成。它具有模塊化設計、性能穩定、抗震動、一致性好、應用簡單，優良性好等優點。隨著技術技術速度適宜發展，對電源優良性、容量、體積的要求越來越高，模塊電源越來越顯示出其性，憑借它工作頻率高、體積小、優良性好、便于安裝和擴容的優點，應用也越來越廣泛。
電源外殼恒熙電子從定義中我們可以看出平時我們理解的“電源”不都屬于電源，比如我們經常用到的手機充電器，它是把220V的交流市電轉換成5V直流電，可以說只是改變了電能的一種形式，我們可以稱它為電源轉換裝置。
那電源轉換裝置又是如何定義的呢?能夠?qū)㈦娏δ茉吹男问竭M(jìn)行控制、轉換的裝置。因此，我們俗稱的電源其實是電源轉換器。電源轉換器根據轉換形式可以分成：AC-AC(周波變換器)、AC-DC(整流器)、DC-DC(變換器)、DC-AC(逆變器)4類；根據轉換方式的不同又分為：線性電源和開關電源；根據調控效果分類又分為：穩壓、恒流、調頻、調相。
電源外殼沖壓件電磁成形技巧是一種非接觸成形工藝，其凸起長處一是加工成形敏捷工效高，二是常用于金屬與非金屬的銜接，可取代粘接或焊接；其三是不耗脯助資料如光滑油脂等，無利環境保護。模塊電源應用通電線圈發生的電磁力的電磁成形工藝，是今朝頗有前途的另一種新型加工手腕。該工藝源于六十年代核裂變研討的結果，但惋惜不停沒被人們重視。電磁成形工藝道理圖，當線圈通入交流電時。數微秒內建立起磁場，使金屬工件尤其是導電率強的銅鋁材質感生出電流，感生出電流，感生電流又將遭到磁場力感化，使工件發生張力與凹模。
滄州恒熙電子有限責任公司（http://www.hengxidianzi.com）主營多種不同型號的晶振外殼、電源外殼、金屬封裝外殼，配備鍍金、鍍鎳、鍍錫、電泳漆、陽極氧化等表面處理加工車間、全部實現本廠自主生產加工能、縮短交期等問題。產品遠銷北京、上海、廣州、深圳、西安、等地。
