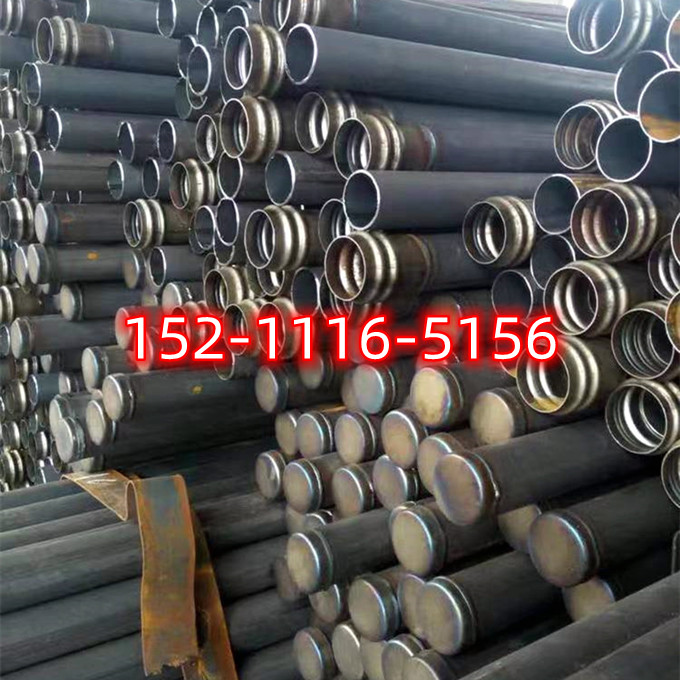

聲測管是灌注樁進行超聲檢測法時探頭進入樁身內部的通道。它是灌注樁超聲檢測系統的重要組成部分，它在樁內的預埋方式及其在樁的橫截面上的布置形式，將直接影響檢測結果。因此，需檢測的樁應在設計時將聲測管的布置和埋置方式標入圖紙，在施工時應嚴格控制埋置的質量，以確保檢測工作順利進行。
鉗壓式聲測管的安裝質量控制特別重要 超聲波法檢測對聲測管總體要求是：接頭牢靠不脫開，密封不漏漿；管壁平整不打折，平順無變形；管體豎直不歪斜；管內暢通無異物。主要包括以下六個步驟。 1 埋設 聲測管埋設深度應埋設至灌注樁的底部，度應埋設至灌注樁的底部，其上端應高于灌注樁頂面300 mm～500 mm， 同一根樁的聲測管外露高度宜相同。 2 密封 聲測管的底部應采用焊接盲蓋或鋼板來保證密封不漏漿；聲測管安裝完畢后應將上口加蓋或加塞封閉，以免澆灌混凝土時落人異物，致使孔道堵塞。 3 固 定 聲測管可直接用點焊或鐵絲綁扎的方法固定在鋼筋籠內側上，固定點的間距一般不超過2 m，其中聲測管底端和接頭部位宜設固定點。對于無鋼筋籠的部位，聲測管可用鋼筋支架固定。
