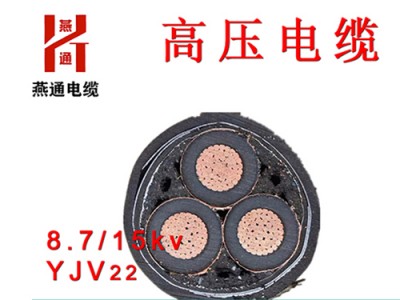

銅芯高壓電纜的基本結構是什么跟鑒別幾種方法{一}、高壓電纜的基本結構是什么
高壓電纜的基本結構由四部分組成：芯線(導體)、絕緣層、屏蔽層和保護層。
1.線芯。線芯是高壓電纜的導電部分，用于傳輸電能，是銅芯高壓電纜的主體部分。
2.絕緣層。絕緣層是高壓電纜結構中不可缺少的一部分，它將芯線與大地以及不同相的芯線進行電氣隔離，以保證電力傳輸。
3.屏蔽層。15KV及以上的高壓電纜一般有導體屏蔽層和絕緣屏蔽層。
4.保護層。保護層的作用是保護高壓電纜免受外界雜質和水分的侵入，防止外力直接損壞高壓電纜。
{二}、鑒別高壓電力電纜的幾種方法
1、高壓電力電纜的鑒別方法之產品名字鑒別法。高壓電力電纜線--低煙無鹵阻燃高壓聚乙烯絕緣層高壓電力電纜電線;高壓電力電纜線--低煙無鹵阻燃高壓聚乙烯絕緣層低煙無鹵阻燃高壓聚乙烯護線套電線高壓電力電纜。仿品一般情況下名字都會有一點不一樣，如高壓聚乙烯絕緣層低煙無鹵護線套高壓電力電纜這些。
2、高壓電力電纜鑒別方法之外皮燒燙法。用電量烙鐵燙一下銅芯高壓交聯電力電纜護套應該沒有顯著凹痕，假如有較大凹痕則說明高壓電力電纜護套應用的原材料或是加工工藝具有缺點?；蛘哂没饳C烤串，通常情況下該是不容易引燃，較長時間點燃后高壓電力電纜的高壓電力電纜護套依然較為詳細，并沒有煙霧與氣味兒，與此同時孔徑有所增加。如非常容易引燃，則可以確定高壓電力電纜的高壓電力電纜護套沒有使用低煙無鹵原材料(很有可能是高壓聚乙烯或是高密度聚乙烯原材料)。如果出現了比較大濃煙，則說明高壓電力電纜護套應用了含鹵原材料。如果長期點燃后，絕緣層表層掉下來比較嚴重，孔徑并沒有顯著增加，則說明沒有進行適宜的輻射交聯處理工藝。
3、高壓電力電纜的鑒別方法之開水浸泡法。把芯線或是高壓電力電纜線放到90℃的熱水中浸泡，通常情況下接地電阻不容易速降低并維持在0.1MΩ/Km之上。如接地電阻速降低乃至小于0.009MΩ/Km，則說明未經適宜的輻射交聯處理工藝。(高壓聚乙烯或是高密度聚乙烯絕緣層材料不適合此方法鑒別)。
4、高壓電力電纜的鑒別方法之相對密度對比法。低煙無鹵材料密度比水大，能夠撕下少量高壓電力電纜護套放進水里，假如浮在水面上方的，則肯定不是低煙無鹵原材料。
