低煙低鹵電力電纜保護管敷設以及廣泛應用<一>、無鹵阻燃電力電纜保護管敷設
保護管敷設是將低煙無鹵電力電纜按照一定的順序布置在規則排列的鋼管、塑料管或水泥管中，在保護管外澆筑混凝土，并在混凝土上覆上回填土。這種敷設方式通常用于沿城市道路敷設，要求保護管內應該光滑無毛刺。采用穿鋼管敷設時，需要提前在地下預埋鋼管，可無鹵阻燃電力電纜對控制無鹵阻燃電力電纜的干擾，交流單芯無鹵阻燃電力電纜單根穿鋼管時，鋼管應進行分隔磁路。地下埋設的保護管，應滿足在相應埋深下的抗壓力和耐腐蝕性的要求。使用單根保護管時，彎頭不能超過三個，直角彎不能超過兩個，以方便無鹵阻燃電力電纜的穿管。
保護管敷設抵抗外力破壞的能力較強，能較好的保護無鹵阻燃電力電纜，施工方便，開挖小。但是，這種敷設方式不利于運行維護，在施工中對無鹵阻燃電力電纜造成的意外傷害難以發現，無鹵阻燃電力電纜絕緣擊穿時，故障很難修復。由于無鹵阻燃電力電纜布置在保護管中，無鹵阻燃電力電纜的散熱能力較地下直埋敷設方式差，無鹵阻燃電力電纜線路的載流能力較低。
<二>、銅芯電纜廣泛應用

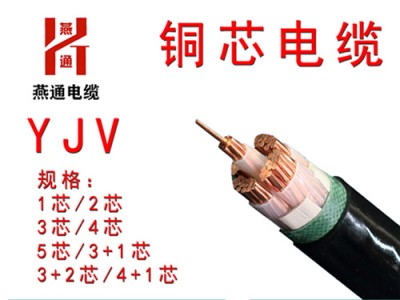

銅芯電纜廣泛應用于生產生活的各個領域，根據使用場合的不同，需要正確選擇不同類型的銅芯電纜，因此，對銅芯電纜進行分類，以方便進行低煙無鹵電纜的選擇。
目前，銅芯電纜主要根據絕緣材料、電能形式、結構特征、電壓等級、導體標稱截面積、導體芯數和安裝敷設方式的不同來進行分類。
1.根據絕緣材料銅芯電纜根據絕緣材料的不同，可分為以下三類：
(1)油紙絕緣
油紙絕緣型銅芯電纜的絕緣由銅芯電纜紙繞包線芯導體后，浸漬銅芯電纜油，是一種油紙組合的絕緣材料。油紙絕緣分為四種：
①茹性浸漬紙絕緣型銅芯電纜，它又分為分相屏蔽和統包。
②不滴流浸漬紙絕緣型銅芯電纜，它又分為分相屏蔽和統包。
③有油壓、油浸漬紙絕緣型銅芯電纜，它又分為自容式充油和鋼管充油。
④有氣壓、茹性浸漬紙絕緣型銅芯電纜，它又分為自容式充氣和鋼管充氣。
(2)塑料絕緣
塑料絕緣型銅芯電纜的絕緣由樹脂材料，加入穩定劑、增塑劑、填充劑和穩壓劑，通過相應的工藝手段而形成。塑料絕緣分為三種：
①交聯聚乙烯絕緣型銅芯電纜，又稱XLPE銅芯電纜。
②聚氯乙烯絕緣型銅芯電纜。
③聚乙烯絕緣型銅芯電纜。
(3)橡皮絕緣
橡皮絕緣型銅芯電纜的絕緣以橡膠為主體，加入配合劑，形成具有彈性的橡皮。
橡皮絕緣分為三種：
①乙丙橡皮絕緣型銅芯電纜。
②丁基橡皮絕緣型銅芯電纜。
③天然橡皮絕緣型銅芯電纜。
2.根據傳輸電能形式
根據銅芯電纜傳輸?shù)碾娔苄问绞侵绷麟娀蚪涣麟?，分為直流銅芯電纜和交流銅芯電纜。
由于傳輸電能的形式不同，使直流銅芯電纜和交流銅芯電纜中的電場強度和電場分布不同，因此，直流銅芯電纜和交流銅芯電纜對絕緣的要求不同。通電后，由于電場結構的差異，直流銅芯電纜的較大場強集中在絕緣層，而交流銅芯電纜的較大場強集中在線芯導體，因此，直流銅芯電纜對絕緣性能的要求很高，需要進行設計。目前我國銅芯電纜的絕緣均按照應用于交流系統進行設計和生產。
