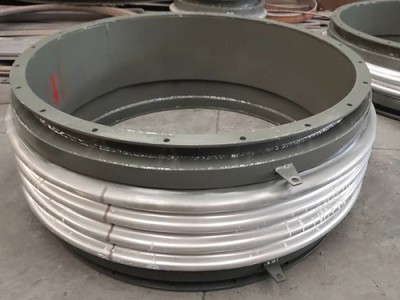

金屬波紋補償器可對軸向，橫向，和角向位移的的吸收，用于在管道、設備及系統的加熱位移、機械位移吸收振動、降低噪音等。波紋補償器為補償因溫度差與機械振動引起的附加應力，而設置在容器殼體或管道上的一種撓性結構。由于它作為一種能自由伸縮的彈性補償元件，工作、性能良好、結構緊湊等優點，已普遍應用在化工、冶金、核能等部門。在容器上采用的波紋補償器有多種形式，就波的形狀而言，以U形補償器應用得較為普遍，其次還有Ω形和C形等。而在管道上采用的波紋補償器就結構補償而言，又有壓力平衡式、鉸鏈式以及萬向接頭式等。金屬波紋補償器適用于鋼鐵，電力，石油，化工，冶金等行業中。普遍用在排氣，換氣，通風，煙塵，廢氣處理等系統的管道補償作用上，能去掉因熱膨脹，振動，應力所產生的位移，起到消聲減振作用。金屬補償器具有管道設計簡單，結構緊湊，補償量大，安裝使用方便，價格不算高等特點。金屬波紋補償器的波形可分為“U”形和“Ω”形，“Ω”形波紋管能夠承受高壓，但只能承受小的軸向位移；“U”形波紋管則相反，在壁厚相同的情況下，它能承受大的位移，但只能承受小的壓力。為采用U形波紋管伸縮位移大的特性，彌補U形波紋管只能小的壓力，人們常采取“補強”的方法-即在“U”形波紋管的外部增加增強部件（一般稱作鎧裝環、增加環）。采用多層結構或增加波紋管的厚度也可以提升波紋管承受內壓的能力，但是增加厚度會降低波紋管的疲勞壽命和增加波紋管的剛度。
金屬波紋補償器被損壞的原因分析如下：
一、輸送介質高壓蒸汽，線速υ>30m/s以上，在三通、彎頭、閥門處形成湍流，使之金屬波紋補償器原設計的導流筒低頻大幅震動而破壞，特別是大口徑，大補償量導流筒L>460mm以上易發生導流筒疲勞斷裂，吹掉；
二、水質處理不好，蒸汽中含有Cl離子，造成不銹鋼波紋點蝕或晶格腐蝕；
三、安裝偏轉，固定墩發生滑移，應力失去平衡，也是造成波紋元件扭轉（曲）變形破壞的原因之一。
四、設計或操作失誤，造成汽水沖擊，爆破性水錘，嚴重打（震）破波紋管元件；
五、大口徑螺旋管道，因其內應力沒去掉，使之恢復應力造成波紋扭曲破壞。
金屬波紋補償器安裝時應有兩個后年度護圈，且護圈的壁厚不應小于管道的壁厚，設置護圈1的目的是為管道受熱膨脹時，A尺寸范圍內有土、砂等進入，各尺寸為：金屬波紋補償器出廠時，所有外露表面已刷防銹漆兩遍，金屬波紋補償器及其直埋管道的其它要求為：保溫管埋于地下時，四周需用粒度小于20毫米的砂子填充，然后再覆蓋原土，填充砂子的厚度不小于200毫米。保溫管頂?shù)穆裆钜话悴怀^1.2米，但也盡量不要小于0.7米，保溫管可直接埋在各種管道下面。
泊頭市航潤管道設備制造有限公司【http://www.hrgdsb.com/】主營金屬波紋補償器、非金屬膨脹節、金屬補償器、波紋補償器、矩形波紋補償器、直埋式波紋補償器、金屬軟連接、不銹鋼軟連接、金屬軟管、通風蝶閥、插板閥等系列產品。我廠擁有不錯的技術力量和生產能力，經過的實踐經驗和有關技術人員的設計，產品銷往各地。
