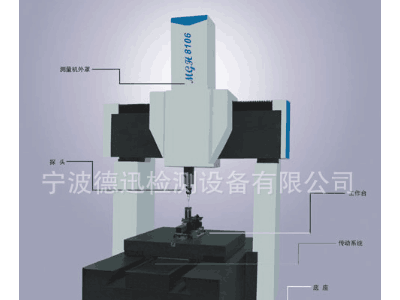

 固定花崗石工作臺，三軸導軌均采用“ 泰山青”花崗巖，因而三軸具有相同的溫度特性和抗實效變形能力

-X軸采用燕尾導軌，有效降低了運動扭擺，保證了測量精度及其穩定性

-Z軸采用氣動平衡(德國FESTO)，并具有自保護裝置，提高了Z向的運動特性

-先進的柔性同步齒型帶傳動,無間隙，高剛性(德國GATES)

-高精度高氣膜剛性的自清潔式預載荷氣浮軸承

-電機(日本SANYO)及新型雙級帶減速器，確保傳動準確，迅速。

-測量系統：進口金屬光柵(英國renishaw)

-氣動系統（日本SMC）、傳動及驅動系統(德國GATES)控制系統(英國renishaw),機身電纜均采用世界知名產品

RATIONAL-DMIS™(CAD)for WINDOWS™測量軟件包

RATIONAL-DMIS™ for WINDOWS™測量軟件(新版本)

RATIONAL-DMIS是一種功能強大操作簡單的交互式圖形測量軟件包，融合了目前所有測量軟件界面的特性，使得操作者能夠輕易的完成復雜的測量任務。RATIONAL-DMIS軟件使您能夠非常簡易地產生零件檢測程序(采用直接的方式或通過導入CAD文件)，實現工件的數字化，并可完成逆向工程的應用。整個測量過程（包括測頭路徑的模擬優化和防碰撞檢查到最終的報告，全部通過可視化窗口而完成。復雜的測量只要通過點擊即可實現，...“Point, Click, Measure.”..就是這么輕松而容易,給操作者帶來了新的操作享受！



RATIONAL-DMIS利用標準的協議和格式可同任何目前市面上的CAD系統相聯：如IGES，DXF，ASCII等等。RATIONAL-DMIS提供了如下先進的性能：

-界面友好的Windows(XP)操作系統

- 特有的交互式三維造型功能

- 計算機圖形化仿真功能模擬測量機圖形化脫機式編程

- 具有內置的強大的分析報告能力

- 內置智能化功能，可以自動為所測量元素命名

- 智能化界面和“拖放式”操作

-具備完善的圖形化測頭管理、零件坐標系管理和工件找正 功能

- 應用IGES或DMIS格式，測量機與任何CAD系統可以雙向連接

- 處理二維，三維，線框及曲面的CAD文件

-操作方便的自學習軟件

-幾何元素的測量:點、線、圓、面、球、弧、橢圓、圓柱、圓錐、鍵槽、曲線曲面

- 幾何元素的構造：投影、中分、相交、相切、鏡像、擬合、平移、垂直、平行、組合、旋轉、偏置線、偏置

-形位公差軟件：直線度、平面度、圓度、圓柱度、圓錐度、球度、距離、夾角、垂直度、平行度、傾斜度、位置度（2D及3D）、對稱度、同軸度、同心度、跳動等

-回轉體可實現自動測量，可按3種模式：母線方向，水平方向，螺旋線方向，可自行定義測量方式和測量層數及點數；

-實時的動態誤差分布: 能夠?qū)崟r顯示每一個測量點的誤差分布，以便及時發現某一不合適的測量點。

-離線應用：可直接在窗口界面上進行脫機使用，不需要重復設置和轉換。能夠進行離線編程和數據處理。

-虛擬測量：利用CAD模型脫機或在線，自動進行測量虛擬編程及模擬運行、校驗，路徑優化和防碰撞檢查

- 和Excel的直接無縫聯結，拖過鼠標“拖放”即可直接自動產生Excel的報表格式

- 逆向工程設計功能：能夠自動生成基本元素的三維圖形，并能上傳到UG, PROE等設計造型軟件，對未知零件可進行測繪，將工件的數學模型傳到設計造型軟件進行處理

-內置的Template圖形報告一體化，通過鼠標拖放即可實現一體化的圖形報告，測量數據和圖形的實時顯示

-能夠?qū)崟r進行元素的測量預覽和軌跡探測

- 包含了多種數據接口模塊：IGES、STEP、DXF，DMIS,可與任何CAD系統如：CATIA V5，UG, PROE, Solidwork,等實現雙向連接；

-世界軟件，目前擁有數千用戶,通過了德國PTB認證，歐美Ansi認證， 符合ISO評定標準。

Form Error誤差形狀分析功能：

◆ 對所測元素或曲線曲面通過“拖放”即可直接生成誤差趨勢圖，非常直觀的進行誤差分析；

◆為工藝和生產控制提供可視化、直觀的誤差數據分析和依據



3D CAD功能:

功能強大的計量與檢測軟件RATIONAL-DMIS CAD模塊，針對CAD的功能，為計量需要提供了解決方案，使您的測量過程進行。引導使用者進行零件編程、程序初始設定和執行工件檢測。并可按照CAD模型進行編程，測量路徑的安全性模擬和碰撞檢查，避免了編程錯誤帶來的測量安全隱患，同時還可直觀地查看測量數據的具體位置，并將最終檢測數據生成可視化的圖形報告,另外，還具有測量數據CAD格式輸出功能，如常用的IGES、STEP等格式。

u      直接導入3D CAD數模,并直接在CAD數模上產生理論值并與實際值直接比較，自動提取名義數值和正確的矢量值；

u      能夠在CAD數模下快速和準確的測量復雜的幾何形狀，如模具模型、檢具薄壁件、模具模型和其他曲線曲形狀等；

u      能夠自動尋找測量元素、實時測頭補償?shù)?，可直接計算出實際測量點理論矢量偏移位置的偏差值；

u      CAD模式下的快速坐標系自動對齊功能；（）

u      脫機仿真測量和模擬運行

u      CAD模型測量結果圖形化輸出報告

u      脫機模擬測量：利用CAD模型脫機或在線，自動進行測量虛擬編程及模擬運行、校驗，路徑優化和防碰撞檢查；

u       包含了多種數據接口模塊：IGES、STEP、DXF，DMIS,可與任何CAD系統如：CATIAV5，UG, PROE, Solidwork,等實現雙向連接；



曲線曲面測量模塊

u      自動生成測量路徑、測頭半徑自動補償和自動建立曲線曲面的數學模型

u      可依據曲線(名義點)的數學模型自動生成曲線。對空間點/曲線作較好擬合和實際/名義比較并直接輸出

u      基于CAD的曲面測量過程中，能自動產生測量點和矢量并自動計算理論點和誤差

u      點的坐標比對，點的輪廓度以及點的矢量比對

u      可直接生成曲線或曲面的值，和誤差輪廓圖具有曲線擬合樣條、樣條曲面擬合功能；

u      具有曲線或曲面的自動掃描功能

u       評定曲線和曲面的輪廓度
