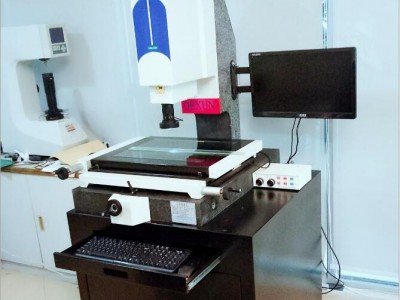

點擊圖片查看原圖
歡迎致電咨詢
聯系電話 18268525436（朱先生）
|
|
|
|
|||
|
|
技術參數 |
||||
|
|
儀器型號 |
DX-2010 |
|||
|
|
主機體尺寸 |
550*600*1000 |
|||
|
|
實際工作行程 |
200*100 |
|||
|
|
載重 |
28公斤 |
|||
|
|
主機體重量 |
385公斤 |
|
||
|
|
線性精度 |
（3+L/100）μm |
|||
|
|
表面照明 |
LED環形超亮可微調式冷光源 |
|||
|
|
輪廓照明 |
LED超亮圓形可微調式冷光源 |
|||
|
|
測量軟件 |
瑞士漢化(REICAVMM2.2)精密測量軟件 |
|||
|
|
光柵尺分辯率 |
0.001mm |
|||
|
|
CCD攝相機 |
.TEO彩色高清工業專用CCD |
|||
|
|
傳動系統 |
.技術無牙傳動，定位精度高，移動時輕便快捷，可隨心所欲定位。 |
|||
|
|
導軌 |
0.001mm超精度恒溫耐腐直線導軌 |
|||
|
重復精度 |
0．003mm |
||||
|
放大倍率 |
Step Zoom光學放大率：0.7--4.5X，影像放大率：20X—280X可變倍鏡頭 |
||||
|
機臺底座 |
000級超高精度天然泰山濟南青花崗石,耐腐、耐變形，穩定性高。 |
||||
|
工作平臺 |
中國首創000級大理石工作平臺（保證設備長期穩定） |
||||
一、 影像系統：
l SONY芯片彩色 CCD 壹個
l 可連續變倍鏡頭（帶自鎖，光學倍率0.7X-4.5X,放大倍率20X-280X） 壹個
二： 多功能校驗玻璃校正片
（精度±0.5μm） 選購
三、專業智慧型影像測量儀２.５D處理軟件REICA-VMT 壹套
軟件特點：
1、匯出功能：SPC資料轉換（制程能力分析）：能將測量之資料輸出至Excel、Word中進行分析。
2、圖形可輸入到AutoCAD成為工程圖。
3、AutoCAD標準工程圖可輸入實時影像中，令AutoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別。
4、可輸入先前拍照儲存的jpeg圖片到實時影像中與實際工件進行重疊對比。
5、可以在鳥瞰的全圖中進行標注尺寸。
6、自定義圓：可按客戶需要自定標準的圓，再以標準的圓和影像中的工件做重疊對比，從而找到工件與標準圓形之間的誤差。
7、自定義線段：可自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作重疊對比，從而找到工件與標準圖形之間的誤差。
8、自設客戶坐標：在實時影像中的實際工件上自行設定坐標原點（0，0），在畫面上任意點標示該點的Ｘ、Ｙ坐標位置。
9、坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置。
10、專利?。医枪δ埽簽槟壳笆忻嫔蠝蚀_的平面?。医欠绞?/span>。
11、測量：可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等）。
12、繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。
13、標注：可以在實時影像中的工件上標注尺寸。（長度、角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等）。
14、自動取線、取圓：無須人工取線或圓在某一范圍內用軟件可自動捕捉到最精準的線和圓。
１５、結果顯示方式：單位的切換如：mm、um、inch、mil.。
16、記憶點呼出：可利用在圖形上既有的測量點資料，作記憶呼出，直接執行各項運功能，繪出圖形，方便快捷以。
１７、精度校正：軟件提供線性、非線性精度補償，可隨時校驗硬體準確度，修正精度不良現象。
１８、軟件中文操作，易懂易學，易操作。
