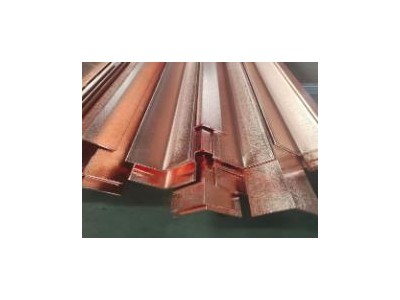

銅包鋼扁鋼規范要求怎樣實施以及接地安裝施工中注意事項【一】、銅包鋼扁鋼規范要求怎樣實施
1、接地網方式以閉合環路式為好，如接地電阻不能達到要求時，能夠附加外引式接地體；
2、整個接地網的接地電阻不應大于4歐；
3、接地體應間隔變電所墻壁三以外，接地體長度為2.5米，兩根接地體間間隔以5米為宜；
4、用來連接要的接地線的接地母線應該由橫截面不小于50平方毫米的軟銅線制成，或許也能夠用橫截面不小于100平方毫米的鍍鋅鐵線制成，也能夠用厚度不小于4毫米以及橫截面不小于100平方毫米的扁鋼制成；
5、要的接地線應在由功能高的鋼板制作而成的，而且它的面積不能小于0.75平方米，厚度也不能小于5毫米；
6、室內角鋼基礎及支架要用截面不小于25X4m2的扁鋼相連接做接地干線，然后引出野外，與野外接地設備連接；
7、銅包鋼扁鋼在連接接地母線和接地的時分，要使用焊接的方法，或許是用直徑大于10毫米的鍍鋅螺栓和用來防止懈怠的設備進行連接；
8、如果電壓在36w以上或許是絕緣保護層有所損壞的電氣設備，其金屬結構、外殼、鎧裝的電纜的鋼帶和鐵絲都裝有具有保護性的接地線；
9、危險的電氣設備的金屬外殼和接地母線或許是部分的接地直接的連接線使用橫截面不小于25平方毫米的軟銅線，或許是橫截面不小于50平方毫米的鍍鋅鐵線，也能夠使用厚度不小于5毫米以及橫截面不小于50平方毫米的扁鋼制成；
10、接地線的電阻值不能大于22。
銅包鋼扁鋼和硒光電池一樣，雪崩二管處理電涌的能力有限。各種設備的絕緣水平應能達到電壓對該設備的絕緣要求，在設備定貨和出廠試驗時應嚴格把關，當電涌很大時，按照規程要求確定設備絕緣不怕壓水平，建筑物本身的防雷性能直接影響到內部的電氣設備的防雷，因此起先需要重視建筑物本體的防雷。以防雷害擊穿。建筑物本身的防雷裝置是建筑物內電氣設備及系統防雷的一道屏障，只有壓敏電阻才起到作用。
【二】、銅包鋼圓鋼和鍍銅扁鋼在電氣防雷與接地安裝施工中注意事項
在電氣防雷與接地安裝施工中，除了要對施工中材料的材質及規格型號都應該符合規定，并符合設計的要求外，它的安裝施工也是十分的重要，下面我們就來談談銅包鋼圓鋼和鍍銅扁鋼在電氣防雷與接地安裝施工中注意事項：1、施工作業需保證的條件
在防雷與接地裝置安裝技術中，接地體包括人工接地體和利用柱內鋼筋、深基礎作為接地體，其中人工接地體要保證接地體位置的場地不被占用，而且表面要清理干凈。另外，在利用柱內鋼筋作為接地體和利用深基礎作為接地體時，要求底板筋與柱筋的連接處是焊接完好，引出位置合理。
2、安裝施工所需的材質和工具在安裝防雷與接地裝置時，要了解防雷裝置，裝置的部件較好采用鍍鋅的材料或者銅包鋼材料，并且在安裝施工的過程中應時刻注意鍍鋅層和銅包層是否完好無損，這里說的銅包鋼材料主要有銅包鋼圓鋼，鍍銅扁鋼和銅包鋼接地極三種材料，而主要的鍍鋅材料也有多種，扁鋼、圓鋼、角鋼等都是其主要材料，每一種材料都是不可少的。操作中還需要使用很多其他的材料，如乙炔、氧氣、電焊條、瀝青油、防腐油、黑色油漆和銀粉等。材料準備充足后，要備好工具，如手錘、大錘、電錘、手砂輪，切割機、還有線墜、卷尺、緊線器、沖擊鉆和電焊機等都是不可缺少的。
3、安裝施工前了解相關的規定
銅包鋼接地棒在安裝操作過程中，要知道不同材質需要注意的事項。利用鍍鋅材料接地的扁鋼搭接時，其長度是有講究的，要注意鍍銅扁鋼寬度的2倍是銅包鋼圓鋼的6倍，并保證至少焊三邊，保持90°的角度斜撐搭接，而且焊接處的焊渣要干凈，并用瀝青做好防腐工作，較終還要保證滿足規范的電阻接地；利用銅包鋼接地棒安裝時，接地線與銅包鋼接地極一定要用專門的連接頭連接，而且設備與銅包鋼接地棒也用專門的連接器相連，連接器要做到一段與設備焊接相連，一段通過壓片與銅包鋼接地棒壓接相連；建筑物的電源線進線作PE線重復的接地，并按設計要求做好不帶電金屬外殼設備的接地工作；如果設備太大就應該保證至少有兩個接地點。
銅包鋼扁鋼施工4、施工過程中所采用的技術手段
安裝技術利用基礎圈梁鋼筋作自然接地體，并使用地梁或筏板等構件內的鋼筋將電氣預埋件的基礎內鋼筋進行相互連接。防雷要實行共用接地的方法，并按規定要求的標準接地不大于1Ω進行實施測量，如果實際測量時并未達到，就增加人工接地極。而且圓鋼與底板鋼筋搭接長度要大于底板鋼筋直徑的6倍；焊接處要做到焊縫飽滿，并保證有足夠的機械強度，沒有夾渣、咬肉、裂紋、虛焊和氣孔等缺陷現象；焊接處也要注意做好防腐處理工作；焊接完畢后一定要用藍或紅色油漆在引下線上做好標記。
防雷接地工作體現出系統性、復雜性的特點，相關人員要認真對待每個細節，做好外圍的準備工作，加強安裝施工技術質量管理。
