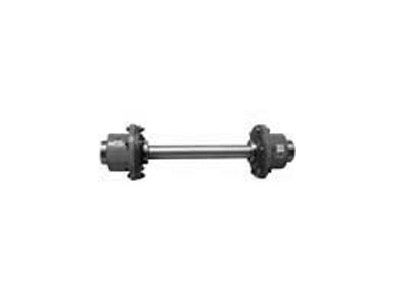

1、JS500系列遠傳蛇形彈簧聯軸器適用于聯接兩同軸線的中、大功率的傳動軸系，具有的補償兩軸相對偏移和減振、緩沖性能，工作溫度為-30℃~+150℃，傳遞公稱轉矩45~800000N.m。
2、JS500系列遠傳蛇形彈簧聯軸器主要應用于碎石機、曲柄往復運動、減速機、冶金、礦山，起重機械等。
3、其它各種機械及設備的軸傳動,凡是有馬達與員相連,馬達與減速箱相聯或軸與軸相聯的地方都可應用。
JS500系列遠傳蛇形彈簧聯軸器結構特點：
1、減振性好，使用壽命長。
2、承受變動截荷范圍大，起動平穩。
3、傳動效率高，運行可靠。
聯軸器的安裝同蛇形簧聯軸器的安裝[一]、聯軸器的安裝
聯軸器的安裝工藝并不復雜，但安裝質量很關鍵，操作不當會引起機器振動、軸承過度磨損及機械密封失效等。
聯軸器裝配前先把零部件清洗干凈，清洗后的零部件，需把沾在上面的洗油(汽油、煤油或柴油)揩干，并在零部件表面涂些透平油或機油，防止生銹。
聯軸器裝配時必須按制造廠給定的標記組裝。用在高速旋轉機械上的聯軸器，一般在制造廠都做過動平衡試驗，動平衡試驗合格后留有各部件之間相互配合方位的標記，裝配時必須按制造廠給定的標記組裝。這一點很重要，如果不按標記任意組裝，會導致聯軸器失衡引起機器振動。
聯軸器的螺栓不能任意互換。聯軸器法蘭盤上的聯接螺栓是經過稱重的，每一螺栓重量基本一致。如大型離心式壓縮機上用的齒式聯軸器，所用聯接螺栓相互之間的重量差一般小于0.05g。此外，在擰緊聯軸器的聯接螺栓時，應對稱、逐步擰緊，采用測力矩扳手使每一螺栓上的擰緊力矩基本一致，以免因各螺栓受力不勻而使聯軸器在裝配后產生歪斜。
嚴控密封部位的裝配。對于裝有潤滑油的聯軸器，如果裝配不當產生漏油，會使聯軸器潤滑部位的潤滑條件得不到滿足，不僅使聯軸器的運行情況不良，而且還會使聯軸器的使用壽命縮短。如齒式聯軸器在潤滑情況不好的條件下運行時，會使傳動齒產生過度磨損導致失效。
對于可移式鼓型齒式聯軸器，在裝配完后應檢查聯軸器的剛性可移件能否進行少量的移動，檢查有無卡滯現象。
[二]、蛇簧聯軸器的安裝
JS蛇形簧聯軸器在帶式輸送機上的改造安裝，主要是按以下流程進行：(1)裝配密封件和輪轂：先將密封圈放在軸上，再裝配輪轂輪轂與軸之間采用漲套連接。
(2)調整對中：用規尺仔細衡量兩軸轂間的間隙、對中情況、同軸情況，調整相應尺寸確保在誤差允許內。
(3)蛇形彈簧安裝：在安裝彈簧前，先采用2號鋰基脂填滿軸轂間距和凹槽，把彈簧扣入聯軸器軸轂的牙槽內，用軟木捶敲入。
(4)保護外罩安裝：把密封圈置于輪轂上的合適位置處，嵌入下半個外殼上的凹槽內，將墊片安放在兩個半片外殼接口的地方，再采用螺栓擰緊裝配好。
