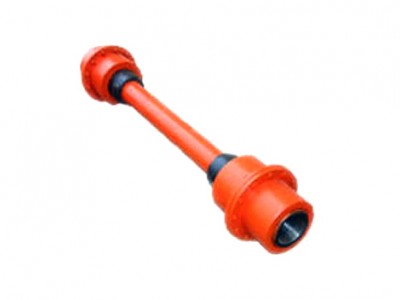

JSJ型接中間軸蛇形彈簧聯軸器以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的特殊性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬彈性元件聯軸器；
JSJ型接中間軸蛇形彈簧聯軸器簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受較大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行可靠；
JSJ型接中間軸蛇簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差。
帶式輸送機驅動方式現狀跟蛇形彈簧聯軸器結構特點【一】、膠帶輸送機驅動方式現狀
目前在膠帶輸送機上廣泛使用的驅動方式總結有9種，分別為：電動滾筒、Y型電動機+聯軸器+減速器、Y型電動機+限矩型液力耦合器+減速器、Y型電動機+調速型液力耦合器+減速器、Y型電動機CST驅動裝置、繞線電動機+減速器、高速直流電動機+減速器、低速直流電動機直接驅動膠帶輸送機上的驅動滾筒、變頻調速電動機+減速器。
根據這9種驅動方式的性能及應用場合，我們一般按照膠帶輸送機機長小于1500m，且不需要調速時，首選Y型電機+限矩型液力耦合器+減速器，其次為繞線式電動機+減速器(控制為繞線式串金屬電阻)；膠帶輸送機機長大于1500m，首選Y型電機CST驅動裝置，其次為Y型電機+調速型液力耦合器+減速器；在輸送機運量變化大，并且需要調速時，首選變頻調速電動機+減速器，其次為繞線電機串級調速+減速器。
【二】、蛇形彈簧聯軸器結構特點
蛇形彈簧聯軸器是以蛇形彈簧片嵌入兩半聯軸節的齒槽內實現主傳動軸與從動軸的聯接部件。其承載轉矩大、撓性好、傳遞效率高、使用壽命長；能允許較大的徑向位移、軸向位移和角向偏差，拆裝方便，被廣泛應用于礦山機械。蛇形彈簧聯軸器結構包含兩個半聯軸器齒塊、一個鋁合金外罩(兩個半聯軸器)、兩個密封件和一個高強彈簧片組成。簧片是蛇形彈簧聯軸器的關鍵部件，其設計和加工是比較重要的。煤礦井下帶式輸送機啟動頻繁，沖擊大，會有短時過載，安裝時會有角度、軸線及徑向誤差，工作環境復雜。
南皮縣巨德傳動設備制造有限公司(http://www.judechuandong.com)從事研究、生產的聯軸器廠家，生產設備全，技術力量強，可生產各種類型聯軸器。為了方便您詳細了解產品，您可以通過以下快速查看：低速聯軸器詳情查看：【http://www.judechuandong.com/dslzq/dslzq.html】。
