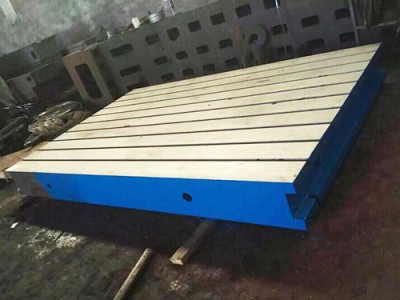

鑄鐵焊接平板工作面是使用中接觸多的地方，工作面按承重、精度、開槽等情況設計的厚度，工作臺面的厚度較為關鍵，既要確定使用效果還不能太厚，也就是做到性價比較不錯；還涉及到圍子和筋，圍子在使用中起到支撐作用，厚度和高度都和平臺支撐能力息息相關，增加筋起著拉伸作用，也要根據承重要求設計搭配增加筋的高度和厚度，增加筋的高度通常為半筋、滿筋及平筋。鑄鐵焊接平板的主要的材質為：鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使用該產品的精度穩定，性能好。鑄鐵焊接平板的表面質量用途色法檢驗，鑄鐵焊接平板規格未能全列，請按金絲尺過要求檢驗。0級、1等級鑄鐵焊接平板在每邊為25mm平方的范圍內不少于25點。3等級鑄鐵焊接平板在每邊為25mm平方的范圍內不少于12點。2等級鑄鐵焊接平板（平板）在每邊為25mm平方的范圍內不少于20點。 鑄鐵焊接平板使用前用無腐蝕性汽油，將鉗工平臺工作面的防銹油洗凈，并用脫脂棉紗擦拭干凈，方可使用。溫度變化會使測量產生誤差，應在20±50C范圍內使用。用完后擦凈，涂無水酸性的防銹油，置于清潔干燥處存。使用時用水平儀調整到水平，使支點均勻分布各支點上。使用過程中，要注意避免工件和平板的工作面有過激的碰撞，防止損壞平板的工作面；工件的重量不可以超過平板的額定載荷，否則會造成工作質量降低，還有可能損壞平板的結構，甚至?xí)斐善桨遄冃?，使之損壞，無法使用。
鑄鐵焊接平板在使用和加工中，應設置主支撐點和輔助支撐點，什么是主支點、輔助支點主支點是指鑄鐵焊接平板在加工、檢定和使用中與安裝基面或用支架接觸時，用作主要支承的部分。此時的支承力系是靜止?fàn)顟B(tài)。為了確定鑄鐵焊接平板的加工、檢定、驗收和使用時工作面準確度性而設置主支點，這將克服當前1000mm×750mm以上鑄鐵焊接平板檢定和使用出現平面度誤差值不一致問題輔助支點是指平臺在使用時，為了防止承載重心的偏移而發生傾覆或因負載過大而產生的變形所增設的支點。輔助支點上的支力應小于主支點上的支力。鑄鐵焊接平臺主支點、輔助支點的設置是影響平板準確度保持性的重要因素。
鑄鐵焊接平板檢驗要求共分為四部分，而且對室內環境也有的要求，那么到底要做哪些方面呢？有任意技巧呢？檢測是確定鑄鐵焊接平板鑄件能否達到設計要求的工序與手段。檢測通常分為下列幾類：
一、看外觀：表面缺陷檢測目測法、磁粉檢測、滲透檢測。
二、檢驗棒：鑄鐵焊接平板試驗棒檢測鑄鐵石墨形狀與結構的聲波法；鋼鐵材料、非鐵金屬的組織硬度渦流法。
三、平臺內部：內部缺陷檢測射線照相法、熒光顯現法、聲波法。
四、平臺密度：壓力檢測法檢查鑄件滲漏、組織致密程度。
泊頭市康恒工量具制造有限公司【http://www.khjxlj.com/】主營產品有：鑄鐵圓形平板、鑄鐵焊接平板、三維柔性焊接平板、花崗石量具、鎂鋁合金量具、數控床身鑄件、大型床身鑄件、鑄鐵平尺、T型槽平板、機床墊鐵、檢驗方箱、V型塊、鑄鐵彎板、偏擺檢查儀、鑄鐵護欄底座等系列產品。產品種類多樣，重信用、守合同，以多品種經營特色和薄利多銷的原則，贏得了廣大客戶的信任，取得了廣大用戶的普遍贊譽和支持。
