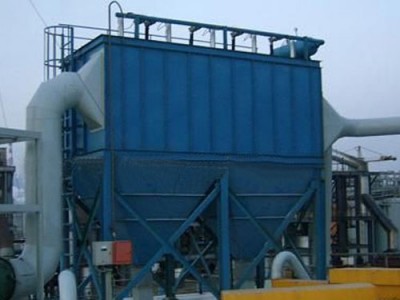

布袋除塵器設備的結構由以下部分組成：
1、箱體：包括袋室、凈氣室、多孔板、除塵布袋、骨架、檢修門、箱體設計耐壓為5000Pa。
2、出風系統：包括風機、風機配用電機。
3、噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
4、進氣的排灰部分有三種形式：一為標準帶灰斗式，二為抽屜式。三為灰倉式。
除塵設備能效提升以及選擇情況<一>、除塵設備能效提升
1、提高除塵設備自身的健康水平
1)采用經防水處理的布袋，即采用澳大利亞進口的聚丙烯酸針刺氈加PRIMACELL表面涂層3520P布袋，提高了布袋的抗潮濕、抗積粉能力，大大提高了布袋除塵設備運行的可靠性。
2)在大修中，采用耐腐蝕的考登鋼板全部改造換除塵濾袋箱體，提高了抵抗低溫腐蝕的能力，防止冷風漏入惡化除塵設備的運行環境。
3)還將原運行不可靠的除塵設備CO2滅火系統加以改造，使之運行可靠，隨時可投入搶險，為布袋收塵器提供了保障。
4)在除塵設備進出口加裝了乏氣超溫警報裝置，有利于運行人員監視、注意，一有險情立即投入滅火系統或采取相應措施，確保設備。
2、充分發揮人的因素
1)縮短檢查、維護周期，發現積粉嚴重則人工清洗，發現破損或使用壽命到期的布袋及時將其換，既可防止積粉自燃燒毀布袋，又可保證除塵器效率。
2)運行人員勤巡視、勤檢查，一有險情立即投入滅火系統或采取相應措施，確保設備。
3)大修中，徹底換壽命到期的布袋。
<二>、除塵設備的選擇
在世界發達國家的燃煤鍋爐應用領域中，布袋除塵器已經普遍取代了靜電除塵器的主導地位。但在我國燃煤電廠仍然是以靜電除塵器為主。通過對國內僅有的幾家使用布袋除塵器的電廠的了解，將靜電除塵器和除塵器濾袋收集的資料進行總結比較。
靜電除塵器和布袋除塵器各有優缺點，但是參照《火電廠大氣污染物排放標準》中對煙塵較高允許排放濃度的限值，布袋除塵器的除塵效率符合要求。同時2004年大慶石化公司已對3號除塵設備進行新改造，由水膜除塵器新為布袋除塵器，現已投入運行。經初步評定，煙塵排放濃度標準狀態習于50mghn3。雖然除塵效率尚未然后正式標定，但是單機布袋除塵器的除塵效果已初步顯現。而且考慮到《火電廠大氣污染物排放標準》中對第IIh寸段的要求，結合長遠規劃，在本次對4號除塵器的改造中決定選用布袋除塵器。
