儲罐施工質量控制要點以及大型儲罐液壓頂升裝置安裝(一)、儲罐施工質量控制要點
儲罐的垂直度、圓度及直徑、棱角度三個幾何尺寸是大型儲罐倒裝法施工的控制尺寸。在施工中，從以下幾個方面對這三個尺寸進行控制：
1、垂直度控制
(1)一圈壁板組對時，嚴格控制單板垂直度和上口水平度，直到調整至規范允許的偏差范圍。
(2)立縫組對時控制單板垂直度，環縫組對時要控制好整體垂直度，每張板至少控制3點，出現超差即行調整，避免增大累計偏差。
2、圈度及直徑控制
(1)基礎圓放線時要選擇時機，盡可能在日出前完成，以避免溫度對尺寸的影響。
(2)掌控脹圈預制質量是保證施工質量的，其預制弧度偏差嚴格控制在3mm之內；脹圈間的千斤頂在提升前頂緊，確保均勻受力。
(3)每一圈壁板的收口板下料尺寸應在安裝完其他壁板后的自由狀態下測量，避免因其他壁板強力組對造成的尺寸誤差影響圓度和直徑。
(4)每一圈壁板完成后即對圓度及直徑進行測量，針對出現的問題制定預控措施并在下一圈壁板安裝時執行。
3、棱角度控制(1)立縫組對時應向外人為增加2~3mm棱角，以利于抵消焊接變形，確保把棱角度控制在規范允許范圍內。
(2)環縫大坡口焊接完后應對棱角進行測量，如出現較大變形，則應根據變形情況對該部位采取防變形措施，避免造成無法調節的變形和棱角。
(二)、大型儲罐液壓頂升裝置安裝

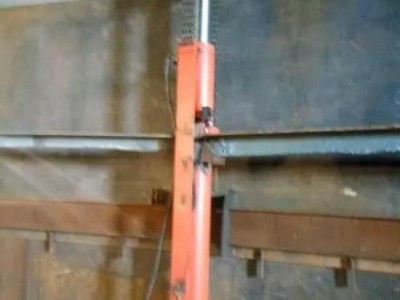

1.立柱組裝
?。?）檢查上下卡頭有無損壞、液壓部分有無漏油；檢查上下卡頭性能是否良好、操作是否靈活；立柱、滑道及滑塊應完好。整機處于完好狀態。
?。?）將上下卡頭用螺栓與立柱連接、擰緊。
?。?）提升桿貫穿上下卡頭、提升滑塊，并用CHE507焊條將端塊與提升桿焊牢。在插入提升桿之前，應對提升桿進行校直。在插入提升桿時，將千斤頂處于松卡位置，即在上、下卡頭的松卡螺母上旋到位時進行。注意保證提升桿與千斤頂基本同心，待正式工作時再將上、下卡頭復位，使其處于工作狀態。在滑道、滑塊上均勻涂抹鋰基脂二硫化鉬潤滑油脂。
2.立柱安裝
?。?）確定立柱安裝位置。安裝立柱時，應避免立柱與壁板縱焊縫在同一徑向，影響焊接施工。所有立柱應在以罐體中心為圓心的同一圓周上，且每個立柱均布。提升塊端頭與壁板間隙宜為10～15mm。據以在底板上畫出立柱位置。
?。?）安裝。按確定位置，將立柱固定在底板上，應接觸且應垂直，用J507焊條焊牢。
（3）立柱固定。立柱圓周方向的固定，采取鋼性固定。使用角鋼與立柱頂端相互焊牢，使其一周連接成一個整體。立柱對角方向采取柔性固定，使用鋼絲繩相互拉緊，并用花籃螺栓鎖緊。單根立柱采用間隔一根立柱用角鋼三角形支撐，并將其焊牢。
3.脹圈安裝
脹圈一般采用槽鋼卷制而成，使其符合罐體內壁弧度，每個脹圈之間采用千斤頂頂緊。保證脹圈脹壁板時，能充分接觸壁板而且脹得圓。脹圈的安裝位置，宜安裝在脹圈下端距壁板下端150mm處。脹圈通過卡板與壁板焊牢固定，卡板應在提升滑塊左右各焊接一塊，且每隔2000mm應增加一個卡板，卡板厚度應≥12mm。提升滑塊置于脹圈下方，滑塊端頭距壁板的間隙宜為10～15mm，在脹圈及滑塊上焊接防止提升過程中滑塊與脹圈的相對運動的擋塊，避免產生危險。
4.液壓泵站安裝
?。?）液壓泵站安放在平整牢固地面上，且應干燥通風、防潮、防雨以及避免太陽直曬，應安裝防雨泵棚。
?。?）泵站供壓系統，應按泵站系統圖將各高壓管、閥門、接頭連接好，并與液壓頂升設備立柱上的液壓千斤頂相連，注意所有千斤頂進出口一致，上油嘴為回程油壓管，下油嘴為上升油壓管，檢驗連接是否牢靠。供壓部件不應與底板直接接觸，且應有防燙、防扎等遮擋措施。在連接液壓膠管時，嚴禁帶入泥砂，以免損壞千斤頂。
?。?）泵站供電部分安裝。按電氣技術要求安裝。
