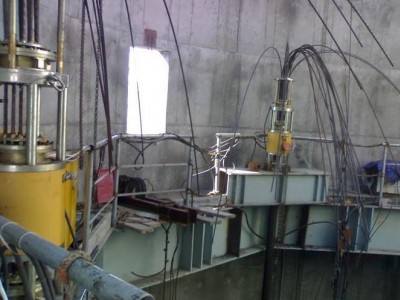

DSJ-200-2700液壓頂升裝置優點。液壓提升設備為單作用雙級液壓缸，用于垂直起降工作,回程需外力或自重回位。
1、操作簡便、載荷可調、設備提升時 平穩、同步效果好。
2、兼容性好，大大節省客戶的工裝成本。
3、可與內圈自動焊機交叉作業。
液壓頂升儲罐施工質量控制要點以及儲罐液壓提升系統原理【一】、儲罐施工質量控制要點
儲罐的垂直度、圓度及直徑、棱角度三個幾何尺寸是大型儲罐倒裝法施工的控制尺寸。在施工中，從以下幾個方面對這三個尺寸進行控制：
1、垂直度控制
(1)一圈壁板組對時，嚴格控制單板垂直度和上口水平度，直到調整至規范允許的偏差范圍。
(2)立縫組對時控制單板垂直度，環縫組對時要控制好整體垂直度，每張板至少控制3點，出現超差即行調整，避免增大累計偏差。
2、圈度及直徑控制
(1)基礎圓放線時要選擇時機，盡可能在日出前完成，以避免溫度對尺寸的影響。
(2)掌控脹圈預制質量是保證施工質量的，其預制弧度偏差嚴格控制在3mm之內；脹圈間的千斤頂在提升前頂緊，確保均勻受力。
(3)每一圈壁板的收口板下料尺寸應在安裝完其他壁板后的自由狀態下測量，避免因其他壁板強力組對造成的尺寸誤差影響圓度和直徑。
(4)每一圈壁板完成后即對圓度及直徑進行測量，針對出現的問題制定預控措施并在下一圈壁板安裝時執行。
3、棱角度控制(1)立縫組對時應向外人為增加2~3mm棱角，以利于抵消焊接變形，確保把棱角度控制在規范允許范圍內。
(2)環縫大坡口焊接完后應對棱角進行測量，如出現較大變形，則應根據變形情況對該部位采取防變形措施，避免造成無法調節的變形和棱角。
【二】、儲罐液壓提升系統的工作原理
我國石油化工行業的儲運設備多為立式圓筒形鋼制石油儲罐，一萬立方米以下圓筒形鋼制儲罐提升作業多采用手拉葫蘆或電動葫蘆提升。隨著科技的不斷進步，液壓提升系統已經逐漸應用到倒裝罐的安裝過程中，并呈現出良好的使用性能和經濟效益。
1、液壓提升系統的結構及其特點
液壓提升系統由液壓站、油路管線、提升系統三部分組成。
(1)液壓站
液壓站主要有電動機、液壓泵、油槽、電磁控制閥等組成。液壓站通過液壓泵提供動力液壓油，通過電磁控制閥的調控來實現提升系統的升降。液壓站體積小，結構簡單，易于操作，并且可靠性強，維護、維修方便。
(2)油路管線
油路管線采用的是多段高壓軟管，在使用時根據提升系統的多少增減、組合，管線連接簡單、靈活，使用維護方便。
(3)提升系統
液壓提升設備由提升架、液壓千斤頂、上下卡頭三部分組成，系統總高為2800mm。
提升架主體由兩根槽鋼構成；千斤頂為穿心式雙作用液壓千斤頂，單臺千斤頂額定載荷160kN，步進行程為100mm；上下卡頭為穿心自鎖式卡頭。系統整體結構簡單，幾何尺寸小，重量輕，安全可靠。
2、工作原理
(1)液壓站由液壓泵提供動力液壓油，經油路管線進入液壓千斤頂下油嘴，液壓千斤頂頂升帶動提升桿、滑動托架頂升背杠，罐體提升；
(2)液壓千斤頂完成一個步進行程（100mm）后，電磁閥換向，液壓油經管路系統進入液壓千斤頂上油嘴，液壓千斤頂反向動作；
(3)液壓千斤頂復位后，電磁換向閥換向，重復以上過程，如此反復循環直至完成整個提升過程。
