DSJ-200-2700液壓頂升裝置采用遠距離液控操縱方式。司機通過操作液壓式比例先導伐給主油泵的比例油缸輸入由低到高的壓力油，使主油泵的行程調節器動作，改變主油泵擺動的缸體的傾角來改變主油泵的流量，以改變液壓馬達的轉速，使提升機起動，加速運轉。
液壓頂升儲罐施工質量控制要點同液壓頂升儲罐安裝工藝特點<一>、儲罐施工質量控制要點
儲罐的垂直度、圓度及直徑、棱角度三個幾何尺寸是大型儲罐倒裝法施工的控制尺寸。在施工中，從以下幾個方面對這三個尺寸進行控制：
1、垂直度控制
(1)一圈壁板組對時，嚴格控制單板垂直度和上口水平度，直到調整至規范允許的偏差范圍。
(2)立縫組對時控制單板垂直度，環縫組對時要控制好整體垂直度，每張板至少控制3點，出現超差即行調整，避免增大累計偏差。
2、圈度及直徑控制
(1)基礎圓放線時要選擇時機，盡可能在日出前完成，以避免溫度對尺寸的影響。
(2)掌控脹圈預制質量是保證施工質量的，其預制弧度偏差嚴格控制在3mm之內；脹圈間的千斤頂在提升前頂緊，確保均勻受力。
(3)每一圈壁板的收口板下料尺寸應在安裝完其他壁板后的自由狀態下測量，避免因其他壁板強力組對造成的尺寸誤差影響圓度和直徑。
(4)每一圈壁板完成后即對圓度及直徑進行測量，針對出現的問題制定預控措施并在下一圈壁板安裝時執行。
3、棱角度控制(1)立縫組對時應向外人為增加2~3mm棱角，以利于抵消焊接變形，確保把棱角度控制在規范允許范圍內。
(2)環縫大坡口焊接完后應對棱角進行測量，如出現較大變形，則應根據變形情況對該部位采取防變形措施，避免造成無法調節的變形和棱角。
<二>、儲罐安裝工藝特點
大型雙鋼低溫儲罐罐體安裝工藝通常有正裝法和倒裝法。正裝法以氣吹升頂；倒裝法以液壓頂升等方法較為常用，每種安裝方法各有特色。
1、正裝法
正裝法的安裝工藝是儲罐壁板從底層一圈開始，自下而上依次組裝焊接，組焊完成頂圈壁板后組裝加強圈、承壓環、罐頂結構及附件等。
正裝法的優點：各工序工作明確，協調工作較少，自動焊可以充分應用，有利于提高焊接質量，工藝成熟，故被普遍采用。其缺點：高空作業多，涉及大型吊車和大量的架設，成本較高，安全風險大。
正裝法通常采用氣吹升頂法安裝工藝，先鋪設、組焊罐底板，之后正裝法安裝組焊罐壁板、承壓環，同時在罐底組焊罐頂結構，然后氣吹升頂準備，包括平衡系統、密封系統和鼓風機系統的安裝等，再利用鼓風機將罐頂整體氣吹升頂?shù)筋A定位置組焊完成。
氣吹升頂法安裝工藝的優點是，罐頂組裝和焊接都在底層，可省去高空腳手架的搭設，避免了大量高空作業，施工成本較低，罐頂質量有保證。其缺點是氣吹升頂準備工作復雜，平衡系統、密封系統和鼓風機系統的設計、安裝都嚴格無誤，需用的特殊設備多，投入較大，工裝種類多，措施用料用量大，氣吹升頂萬無一失，升頂過程要統一指揮，各工種協調配合；罐壁板的焊接變形和幾何尺寸要嚴格控制，尤其是垂直度、橢圓度、局部變形符合偏差要求，否則氣吹升頂過程有發生卡碰的風險，影響氣吹升頂?shù)捻樌M行。
2、倒裝法
倒裝法的安裝工藝是在罐底板鋪設焊完后，先組對焊接頂圈罐壁板和罐頂，然后自上而下逐圈壁板組裝焊接與提(頂)升，直至底圈壁板安裝完畢。
倒裝法的優點：組裝和焊接都在底層，節省腳手架，采用較小型的吊車設備，避免大量高空施工作業，安全風險大大降低，施工成本較低，工期較短。其缺點：倒裝施工所需的工裝和液壓提升設備多，安裝和拆卸需投入一定的人力和時間，各工序要銜接緊密，協調工作多，一定程度上限制了自動焊的應用，尤其是壁板內側焊縫只能采用手工電弧焊焊接。

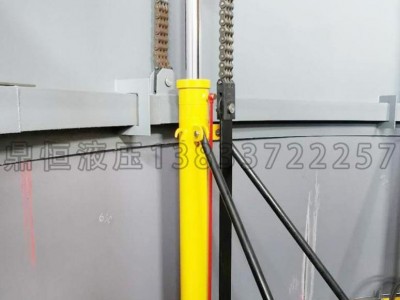

倒裝法通常采用液壓頂升倒裝法安裝工藝，利用均布在罐壁內側邊柱上的液壓千斤頂提升與罐壁板下部臨時脹緊固定的脹圈，使上圈壁板隨脹圈一起上升到預定高度，再組焊第2圈壁板，然后松開脹圈，降至第2圈罐壁板下部脹緊、固定后再次提升。如此往復，直至組焊完成所有罐壁板。
液壓頂升倒裝法安裝工藝的優點是，避免了高空作業，施工安全風險低，施工速度快，施工工期容易保證；借助機、電、液一體化工作原理，通過智能檢測控制技術，液壓千斤頂提升能力可以根據需要進行任意組合配置，實現大型構件整體提升；工作效率高，施工成本較低。其缺點是，涉及工裝種類較多，措施用料投入較大；液壓千斤頂設備投入需要一定費用；施工人員集中在罐底部內外工作，需要統一指揮，工序之間需密切協調。
