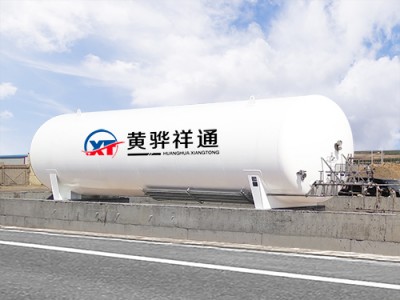

當LNG汽化站總儲存量在1000m3以下時，一般采用多臺真空儲罐集中儲存。真空儲罐工藝流程比較簡單，一般采用自增壓器增壓，低溫介質依靠罐內壓力自流進入汽化器，不使用動力設備，能耗低。因此，的小型LNG汽化站基本上都采用真空儲罐來儲存LNG。
優點
(1)可利用儲罐自身壓力排液進入汽化器。
(2)由于是帶壓儲罐，儲罐BOG回收量相對空間較大，并可利用壓力直接經減壓輸送到中壓管網。
(3)LNG來源主要為槽車和集裝箱，均帶壓，卸車過程相對BOG量較小。
(4)適宜分期建設。
低溫儲罐的注意事項以及外罐設計(一)、液氧儲罐的注意事項
低溫儲罐是用來運送存儲的設備，為了確保，咱們需求了解相應知識，以避免風險的發作。
液氧是不可燃的，但它能強烈地助燃，火災風險性為乙類。它和燃料觸摸一般也不能自燃，假如兩種液體碰在一起，液氧將引起液體燃料的冷卻并凝結。凝結的燃料和液氧的混合物對碰擊是靈敏的，在加壓情況下常常轉為爆炸。
有兩種類型的焚燒反響，這取決于氧和燃料的混合比和焚燒情況：一種是燃料和液氧在混合時沒有發作著火，可是這種混合物當焚燒或受到機械碰擊時能發作爆轟；另一種液氧與燃料相互觸摸之前或觸摸時焚燒已經開端，著火或焚燒并隨同有重復的爆炸。焚燒反響的強度取決于燃料的功能。
(二)、LNG儲罐的外罐設計
液化天然氣儲罐外罐設計應用的標準為API620。單容罐的外罐僅承裝保冷材料及蒸發氣體，而不需要裝載低溫液體，因此外罐的設計要求與普通的常溫儲罐類似。
一、外罐基礎
LNG儲罐下部的土壤溫度過低、土壤凍結、土壤中形成冰層(主要針對鉆土類土壤)以及冰層增厚都會引起巨大的膨脹力，這些膨脹力產生的抬升力會危害儲罐及其部件，如泵吸入口接管設置在罐底的儲罐。為防止此類危害的發生，儲罐基礎一般采用帶加熱系統的基礎或架空的混凝土承臺。由于20000m³低溫儲罐的總重較小，天然氣儲罐基礎采用架空的混凝土承臺，既便于生產操作及維護，又節省建設投資。
二、罐體的設計
外罐的設計應考慮到包括建造、試驗、置換預冷、正常操作及檢修等各個方面。主要的外加載荷有：
(1)內壓和由操作引起的真空分壓；
(2)從空罐到充滿較大氣體壓力的儲罐本體與規定介質的重量；
(3)局部和全部的支撐系統，另要預計來自基礎條件的影響；
(4)平臺和梯子的支架以及氣候條件變化(如過量的雪)等產生的附加載荷；
(5)風載或規定的地震載荷；
(6)管道連接引起的載荷；
(7)所有保冷材料的重量。
