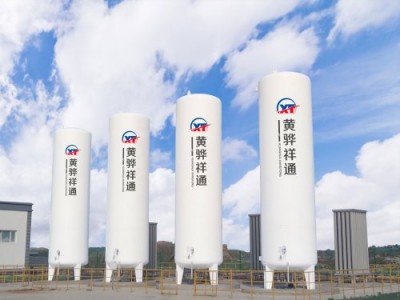

對于中、大型及特大型LNG儲罐，從經濟技術上考慮，普遍采用普通堆積絕熱，即在絕熱空間中裝填珠光砂。選用 粒度的珠光砂充填到 密度，減弱顆粒間的接觸傳熱。為防止絕熱材料吸潮而造成性能下降，使絕熱材料保持其絕熱效果，對絕熱空間充入微正壓的氮?dú)?，可防止潮濕空氣滲入夾層。也可以排出夾層中空氣，將夾層中的氧含量降至 低，防止LNG泄漏后與氧氣混合發生危險。
LNG儲罐檢測器是如何布點的及制作安裝{一}、低溫儲罐檢測器是如何布點的
LNG儲罐檢測器的安裝位置應綜合空氣流動的速度和方向與潛在泄漏源的相對位置、通風條件而確定，并便于維護和標定。檢測器和警報控制器應以受到較小振動的方式安裝，如果附近易產生電磁干擾，宜使用鎧裝電纜或電纜加金屬護管。氣體檢測器安裝高度應根據的密度而定。當氣體密度大于0.97kg/m3(標準狀態下)時，安裝高度距地面0.3-0.6m；當氣體密度小于或等于0.97kg/m3(標準狀態下)時，安裝高度距頂端0.5-1.0m為宜。
在檢測器布點及設置數量時參考遵循以下步驟要點：
(1)先要查清所要監測的低溫儲罐，有哪些情況可能發生泄漏，并推算它們的泄漏壓力、單位時間的可能泄漏量及泄漏方向等，畫出棋格形分布圖，并根據推測的嚴重程度分成A、B、C3種等級。
(2)根據所在場所的主導風向、空氣可能的環流現象及空氣流動的上升趨勢，以及空氣自然流動的習慣通道等，綜合推測當發生大量泄漏時，可燃?xì)庠谄矫嫔系淖匀粩U(kuò)散趨勢方向圖。
(3)再根據泄漏氣體的密度(大于空氣或小于空氣)并結合空氣流動的上升趨勢，較后綜合成泄漏流的立體流動趨勢圖。
(4)根據監測范圍內可燃?xì)庑孤┑牧Ⅲw流動概念，可在其流動的下游位置作出初始設點方案。
(5)研究泄漏點的點泄漏狀態可能是微漏還是噴射狀的泄漏。如果是微泄漏，則設點的位置就要靠近泄漏點，如果是噴射狀泄漏，則稍遠離泄漏點。綜合這些狀況，擬定出較終設點方案。這樣，需要購置檢測器的數量和品種可以從考慮的較終棋格圖中估算出來。
(6)對于一個大中型有泄漏可能的低溫儲罐區，建議每相距10-20m設1個檢測點。
(7)對密度大于空氣的氣體的檢測，應將檢測器安裝在低于泄漏點的下方平面上，并注意周圍的環境特點。例如，地槽地溝容易積聚的地方，現場通往控制室的地下電纜溝，有密封蓋板的污水溝槽等，都是經常性的或在生產不正常情況容易積聚可燃?xì)獾膱?chǎng)所。
2、監控系統系統結構設計
石化液化天然氣低溫儲罐（低溫儲罐）區火災監測與滅火聯動控制系統的結構兼顧了工藝監測參數DC4-20mA傳輸和火災參數傳輸?shù)牟煌?，以及滅火設備聯動控制的信號輸出要求。工藝參數的監測是根據數據通信轉換協議，設計構造防爆型DDZ轉換器，接受處理4-20mA本安型一次儀表輸出信號，如濃度、成分、LNG容器溫度、液位、壓力等工藝參數探測器的輸出信號。監控主機主要完成對參數及火災初期參數的連續采集處理，對采集到的信號采用現代信號檢測和處理方法，進行狀態分析，及時預測并采取措施對事故進行處理，通過直流硬線連接方式和遠程聯動控制裝置啟動現場消防設備，實施滅火操作。
3、監控系統軟件實現
系統應用軟件采用模塊化編程方式，主要包括系統主控模塊和事故處理模塊、信息通信模塊、消防管理模塊等功能模塊。各個模塊的功能如下：
(1)系統主控模塊。主要完成數據采集處理，警報判斷與聯動控制輸出，自動與手動控制方式切換，系統管理。
(2)事故處置模塊。根據監測數據完成對監測區域的事故狀態分析預測，對工藝進行操作控制和處置緊急情況，實施救災方案。
(3)信息通信模塊。主要完成通信協議管理，數據通信控制，異地遠程聯網。
(4)消防管理模塊。主要完成系統操作管理，設備工況管理，防火管理與數據存儲。
{二}、LNG的主要工藝及儲罐罐底的制作安裝
一、天然氣液化的主要工藝
(1)單一制冷劑液化工藝
這種液化工藝也被叫做階式制冷液化工藝或串級液化工藝。通過該工藝的名稱我們就可以了解到針對于該工藝的使用主要要用到一定的制冷劑，比如甲烷、乙烯或丙烷等等，除此之外，還需要低溫度環境，處理后的溫度將會依次達到零下30攝氏度、零下90攝氏度、零下150攝氏度左右，在冷卻劑與超低溫的雙重作用下，氣態的天然氣便會冷卻轉變成液化的天然氣。
(2)膨脹制冷液化工藝
這種液化工藝是一種不采用制冷劑的液化工藝，該工藝的特點是天然氣原料氣經壓縮后再經節流后溫度下降從而實現部分液化。具體的操作，先利用壓縮機對于氣態的天然氣進行加工，加工以后，再對天然氣進行冷卻，冷卻以后，利用膨脹機器對于冷卻后的天然氣進行膨脹處理，進而使得天然氣得到液化。使用這種工藝，操作流程十分簡單，而且成本也比較低，可謂是一舉多得。
液化天然氣本身具備方便儲存和運輸、具有高的性以及清潔性比較高的特點，并且液化天然氣的應用也十分的廣泛，希望在本文相對應的一系列的建議和措施的幫助下，可以讓多的兩人了解到什么是液化天然氣以及液化天然氣的特點、制作工藝和應用分別是什么，進而加強大家對于液化天然氣的理解和了解，為其將來的應用和發展做出一定的貢獻。
二、儲罐罐底的制作安裝
1、底板鋪設前，應在基礎上劃出十字中心線，按排板圖先鋪設中間條板，再向兩側鋪設中幅板和邊板，邊鋪邊找正，用夾具或點焊臨時固定。底板搭接寬度允許偏差為±5mm；
2、罐底中幅板之間及中幅板與邊緣板之間的對接接頭，型式和尺寸應符合設計圖紙要求，從搭接段過渡到對接處，采用乙炔焰加熱打彎，對口的錯邊量不大于1mm；
3、液化天然氣儲罐罐底板的焊接順序十分重要，嚴格要求焊工按下列工藝進行；
4、中幅板的焊接，應將短縫焊完后，再焊長縫；條板短縫焊接前，應將該條板與兩側板條板或邊板之間的臨時焊點鏟開；長縫焊接時，焊工應均勻?qū)ΨQ分布，由中心向外，用分段倒退法施焊；
5、將底板邊緣部位的搭接接頭改制成對接接頭，焊接時宜對稱分布隔縫跳焊，均勻留出收縮縫，對口間隙應填焊平整，焊縫表面應光滑平整；
6、為減少焊接變形，底板與底圈板的環形角焊縫宜由數對焊工對稱分布在LNG儲罐罐內外，沿同一方向分段后退焊接，也可以采用先焊內圈后焊外圈的焊接順序進行；
7、邊緣板的搭接焊縫，應由外向里分段退焊；
8、然后焊接中幅板和邊緣板的連接縫，焊前應將兩塊板之間的焊縫位置清理干凈，焊工沿圓周均勻分布，分段跳焊。
