無機浸滲設備工藝布置：工件預處理—裝筐—浸滲—甩干—清洗1—清洗2—熱水固化—測試

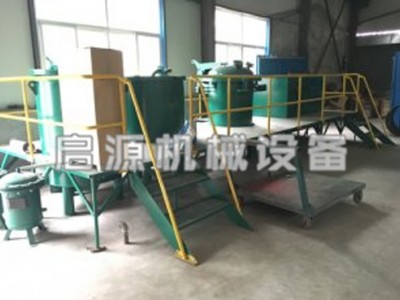

無機浸滲設備一般配置：
（1）氣壓手動啟閉真空壓力罐；（2）制冷恒溫貯膠罐；（3）膠液隔離罐；（4）全自動離心甩干機；（5）氣壓鼓泡清洗罐；（6）氣壓鼓泡二級清洗罐；（7）大功率真空泵；（8）浸滲筐；（9）電控操作柜；（10）浸滲操作平臺；（11）電加熱恒溫?zé)崴袒蓿唬?2）管道、閥門及浸滲起吊裝置。
無機浸滲設備特殊配置：
根據用戶所浸滲工件的情況及生產量，另可專門設計配置工件預處理裝置及特殊浸滲工藝，具體布置為裝筐—脫脂—清洗—甩干—烘干—冷卻—浸滲—甩干—清洗—旋轉清洗—熱水固化—測試。并可按用戶需求專門配置PLC觸摸屏數顯電控柜。
浸滲劑浸滲加工解決方案與工作流程【一】、浸滲加工解決方案
對于從事各種金屬、塑料、注塑件、合金鑄件的企業來說，產品有沙眼、漏氣、漏水、漏油等情況確實比較常見，這時候就需要用到浸滲加工了。
氣孔是出現在材料中的一種現象，特別是鑄件中，即當他們由液體向固體的狀態變化過程中出現。浸滲是針對氣孔的一種長久解決且節約成本的較佳方案。一些微細的孔隙或缺點難以為肉眼所見，如果它們被二碳?xì)怏w或者液體滲透，將會導致嚴重的質量問題，而滲漏或表面缺點的出現，將在產品的使用過程中，令其喪失應有的功能。
真空浸滲就是這一問題的解決方案：浸滲設備使用一種穩定、柔韌性的原料填充孔隙，并且可抵抗熱、油、化學侵蝕。這種處理過程可以使用在原料、已機加工零件上。不會導致尺寸變化，或是鑄件被污染。
自從1950年以來，浸滲就作為一種讓氣孔的方法而被廣泛使用，傳統的密封劑，例如硅酸鈉、聚脂，已經被、使用環境友好的Methacrylate(甲基丙烯酸鹽)所代替。
氣孔能夠在許多物質中被發現，特別是鋁鑄件中，并且有三種類型：流動氣孔：不充分的壓力狀態導致表面或內部產生如此氣孔。
氣體氣孔：經常出現在鑄件內部攪拌機乳化機自動旋轉門分散機攪拌機混合機乳化機旋轉門起重機攪拌設備靜態混合器激光打標水箱凈化空調，由模具中出現的各種各樣氣體截留而造成。
收縮氣孔：較普通也是較難于控制的一種，當金屬從液體向固體狀態變化時引起體積改變而產生。
【二】、有機浸滲工藝的工作流程
1、浸滲工藝
工件浸滲工藝分為前處理、浸滲處理、后處理三個階段。
1.1、前處理
前處理工藝包含清洗和枯燥等工序。
1.2、浸滲處理
浸滲劑浸滲處理工藝包含工件抽真空、負壓吸入浸滲劑、加壓、降壓推出浸滲劑、常壓取出工件等工序。
1.3、后處理
后處理包含漂洗、鈍化、曬干和熱固化、試壓等工序。
注：浸滲處理后工件應進行泵壓試驗，如有走漏可進行二、第三次浸滲處理，對三次浸滲后仍走漏的工件則作作廢處理。
2、浸滲流程圖：
3、具體的操作過程
a、浸滲預處理：
鑄件較好在拋光加工后進行，粉未冶金較好燒結后進行，零件如有油污可用前處理設備脫脂，清洗旨，清洗，烘干。
b、浸滲
◆把裝有零件的浸滲籃放入浸滲罐子中。
◆干真空處理：開動真空泵，真空壓力在0.09mpa以上，用真空把零件微孔或裂紋內的空氣（或水、油等）抽出，抽真空時刻為10分種。
◆濕真空處理：用真空把膠液吸進浸滲罐內，膠液的液面高出浸滲籃中零件50-80mm為準，繼續抽真空15分種，然后緩慢卸下至常壓，浸泡數分種。
◆特別狀況，如選用高粘度密封劑或者工件體積，厚度較大等，則敞開空壓機，用壓縮空氣把皎液壓入零件中的微孔或裂紋內，壓縮空氣壓力依據具體狀況而定，假如沒有特別要求，壓縮空氣壓力在0.4mpa即可，時刻為10分種，但對大多數用戶，可取消加壓工序，只選用干真空——濕真空浸滲是迄今較有用有辦法，壓力浸滲后敞開輸膠液管道閥門，經過壓力把浸滲罐中的膠瘁壓回儲膠罐內，卸壓。
c、瀝干及甩干：
◆浸滲結束，翻開浸滲罐的蓋子，用吊鉤把浸滲籃吊離膠液（籃底離開膠液外表），讓浸滲籃及其內裝零件外表粘附液滴干或甩干，放入甩干機，將膠液甩干，然后把浸滲籃移至洗刷罐中。
d、洗刷：
◆洗刷罐中放入能滲過浸滲籃的水。為了能洗刷潔凈零件的膠液，浸滲籃上下抖動5次或左右搖擺、添加零件外表與水的沖突，讓零件外表剩余的膠液溶于水中，洗刷時刻為1分種，洗刷的水會集，經處理后排出。洗刷次數2次。單個結構特別的零件，較好再用噴水沖刷內孔等部位。
e、固化：
◆將洗酒徒后的零件放入熱水固化槽內，恒溫90℃固化時刻20分種。
f、試壓：
◆固化后的零件放進試壓機試壓或安裝后試壓。試壓的壓力凹凸，依據零件的使用壓力而定。
