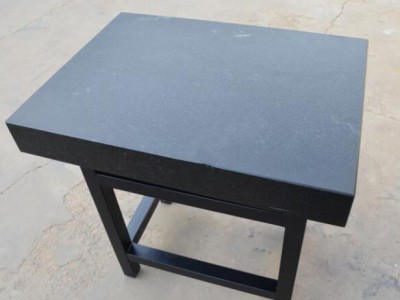

點擊圖片查看原圖
如何檢驗大理石工作臺的同軸度跟加工工藝考慮【一】、如何檢驗大理石工作臺的同軸度
要檢驗大理石工作臺的同軸度，先你要反零件的圖紙上傳一下，如果是圓形的的零件，我們測量跳動的方法一般是用偏擺儀頂住兩個中心孔，這樣旋轉零件，看百分表(或千分表)的數值。
圓柱度我們一般用千分尺進行測量，先測量下面的某個截面，00級大理石平臺在測量上面的某個截面，這樣在減一下看看數值，這只是一般的測量，并不能實際的圓柱度，較好的圓柱度的測量方法是用圓度儀。
同軸度比較難測，我們是能測量跳動的方法代替。
對稱度我們也是把工件放在兩個V型鐵上，測量好后，然后旋轉180度，再測量。
【二】、大理石量具加工工藝考慮
在微細電火花加工中，離散電容是不容忽視而又不好解決的問題，要求安裝工件的工作臺的寄生電容?。?/span>
為了實現電解電火花復合加工，還要求具有耐腐蝕性。為了達到這一要求，采用介電性能好、耐腐蝕的天然花崗石。與其它形式的工作臺相比，大理石工量具具有熱變形小、磨損輕、平面精度高、介電性能好、耐腐蝕等優點，其缺點是剛度低和承載能力較小。但由于特種加工為非接觸加工，無切削力，又在微細加工中，一般被加工的工件大都體積小，重量輕。此缺點表現不突出，故應用花崗石作為多功能微細特種加工機床的工作臺是比較理想的。
根據功能要求，設計出了的工作臺。工作臺上需要開兩條約束螺栓頭的T型槽，為了提高強度，這里改用了燕尾槽。為了給運動部件留出足夠的空間，開了一個很大的矩形孔，如果僅從使用要求和提高彎曲剛度上考慮，應該開成盲孔，但是那將給該孔的加工帶來困難。采用圖示的通孔，使得工作臺面部分的彎曲剛度降低，在加工工作臺面時容易產生彎曲變形，影響平面精度。但是由于工作臺面的較后一道工序是手工研磨，切削力不大，再加上該結構近似于拱形，具有足夠的抗彎剛度。加工后，檢測結果表明達到了雙零級精度。從加工工藝性考慮，在方孔中采用了比較大的過渡圓角。按一般結構常識，工作臺的底面應設計成的非連續表面，以減少精加工面積。但是對于花崗石來說，較后的精加工工序往往是手工研磨，連續表面比非連續表面容易保證平面精度。本設計的構件的底面與另一花崗石平面接觸，為了提高接觸可靠性，要求在保證平面度的前提下，中心部位向內凹而不允許中心向外凸。在美觀性方面，作了如下考慮:所有可見表面都要求加工成光滑表面；
本構件從正向看并不對稱，設計中將燕尾槽臺階部分放在了正中位置，從而使整體比較均衡勻稱，收到了比較好的視覺效果。
