托輥概述和用途分類<一>、帶式輸送機的概述
(1)帶式輸送機的簡述
帶式輸送機作為一種可以不間斷工作運輸?shù)脑O(shè)備，是目前移動運輸和起重運輸?shù)闹饕\(yùn)輸類型之一，能夠形成裝載至卸載連續運輸，裝載到卸載的輸送通過不斷運動的整體運動來實現其較大的運輸特點。連續運輸機可以分為:①牽引物件具有撓性的輸送機，如膠帶輸送機。②牽引物件不具有撓性的輸送機，振動輸送機。③管道輸送機(流體輸送)，如液力輸送管道，氣力輸送裝置。
其中在連續輸送機帶式輸送機應用較為廣泛，帶式輸送機在運輸?shù)倪^程中運輸量大、運輸穩定、維護容易、輸送距離長，主要應用在機械、建筑、糧食運輸、冶金、礦石等各個領域。
(2)帶式輸送機的分類
目前帶式輸送機有著許多的運輸類型，目前主要可以分為兩種，一種是膠帶結構，另外一種是普通輸送機結構，托輥配件在輸送帶運送貨物的過程中這類帶式輸送機，上帶呈槽型，下帶呈平行，托輥在下面托住輸送帶，輸送帶的外表兒何形狀均為平面；另外一種輸送機的結構主要是特種結構，這兩種輸送機都有各自的運輸優點。
(3)帶式輸送機的特點
煤礦帶式輸送機分布廣泛，據調研，現有帶式輸送機約兩百萬臺，其中礦井有一百萬臺以上用于煤礦生產。帶式輸送機結構簡單，分為有滾筒和無滾筒部，以及裝置、輸送帶等兒個部分，其結構非常符合實際情況。酸基、油基和輸送帶具有耐高溫的各種性能，可用于輸送各種貨物、砌塊材料、化學品、廢料等。由于其結構簡單，運動部件重量輕，只要輸送帶不被撕裂，使用壽命可達10年。輸送帶和磨損部件僅用于運動部件的輥和鼓，輸送帶非常耐用，使用壽命長，能實現高度自動化，能實現較為省油的效果。輸送帶通常傾斜20度以內，所以水平曲線在基礎設施投資方面非常節省。此外，也可以通過合理設計基礎設施投資來節省。運動部件重量不輕，在所有連續和不連續的運輸方式中，能耗較低，輸送帶的效率是較高的。
<二>、托輥按其用途分類

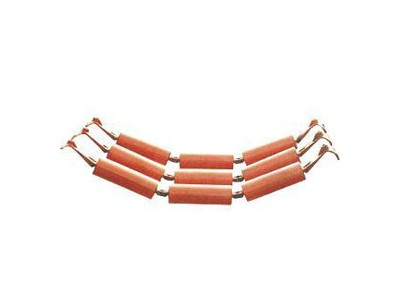

托輥按其用途分類為調心托輥、緩沖托輥、槽形托輥、平行托輥。調心托輥的作用是糾正帶式輸送機的跑偏，通常輸送機的重載段上安裝回轉式槽形調心托輥，空載段上安裝平行調心托輥。托輥是根據實際情況應用于機尾架上的，受料時，可以降低物料對皮帶的沖擊，有利于沿長皮帶的使用壽命。槽形托輥一般由兩個側托輥和一個平托輥組成，槽角度一般為30度，對于可拆卸式的帶式輸送機，槽形托輥的三個托輥互相鉸接在一起，故稱鉸接托輥。平行托輥一般為一個長輥，它安裝在承受壓力的下端故稱下托輥。
托輥在材質上分為鋼質和塑料托輥兩種。托輥的軸承座有鑄鐵的和鋼板沖壓的和酚醛塑料等三種。
托輥的密封有鋼和塑料之分。它們的密封都是內部填充潤滑脂。托輥的好壞直接影響帶式輸送機的電能消耗和皮帶的壽命。因此防塵密封，潤滑良好是重要使用標準。
托輥占了一臺帶式輸送機總成本的35%，產生了70%以上的阻力，因此托輥的質量尤為重要。
河北躍興輸送機械制造有限公司（http://www.czyuexing.com）主營項目：摩擦托輥用于帶式輸送機受料處減緩落料對輸送帶的沖擊，主要針對洗煤廠、焦化廠、化工廠等腐蝕性環境而研制的一類托輥，它本身具有的韌性是 普通金屬的10倍以上，壽命為傳統柱鞋的五倍，耐腐蝕阻燃，自重輕等特點，廣泛用于礦山開采。運輸機托輥的好壞直接影響帶式輸送機的電能消耗和皮帶的壽命。因此防塵密封可靠，潤滑良好是 重要使用標準。高分子托輥的耐磨性能，低的摩擦系數，在惡劣條件下使用不宜卡死。沖壓掛鉤結構特點及技術要求，圍繞如何提高生產效率，降低制造成本，簡化模具結構，制定了復合模具沖壓成形的工藝方案，在沖載復合模設計方面，解決了條料的定位，卸料，出件，優化模具結構等技術問題。
