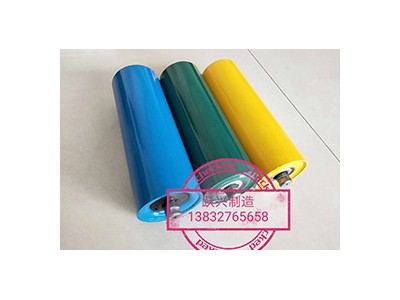

點擊圖片查看原圖
一、輥身設計原則
1、選材原則：適用、方便。托輥輥身的選材范圍很廣，鋼管、塑料、陶瓷、鑄石、復合材料等等。可以根據托輥的實際工況要求，本著經濟、方便的原則選用材料。尤其是陶瓷托輥的軸承座處要處理好，否則托輥跳動太大。
2、設計、加工原則：輥面的圓跳動、兩個軸承座安裝段的同心度符合標準要求，要留意輥身的靜平衡，在靜止?fàn)顟B(tài)下要能停止在任何位置。3、可以批量、合格地生產。
二、軸的設計原則：可以根據市場供給，選用Q235冷拉圓鋼，公差標準為h6（沒有使用js6或k6）。假如使用熱軋圓鋼。短軸使用雙頂針加工（長軸只能使用調頭車），公差標準為h6（沒有使用js6或k6）。
托輥的密封壽命問題及保護裝置組成部分【一】、托輥的密封壽命問題
托輥的密封有鋼和塑料之分。它們的密封都是內部填充潤滑脂。托輥的好壞直接影響帶式輸送機的電能消耗和皮帶的壽命。因此防塵密封，潤滑良好是重要使用標準。
不銹鋼托輥占帶式輸送機總成本的35%，阻力大于70%，因此托輥的質量尤為重要。
托輥是帶式輸送機的重要部件，種類多，數量大。作用是支承皮帶，減少皮帶運行阻力，并使皮帶的垂直度不超過限度以確定皮帶平穩地運行。
托輥按用途可分為對調心托輥、托輥、槽形托輥和平行托輥。調心輥的作用是糾正帶式輸送機的跑偏。通常情況下，回轉槽調心輥安裝在輸送機的重載段，平行調心輥安裝在空載段。尾座根據實際情況采用緩沖輥。接收物料時，可以減少物料對皮帶的沖擊，有利于皮帶沿長皮帶的使用壽命。槽式惰輪一般由兩側惰輪和平惰輪組成。槽角一般為30度。對于可移式帶式輸送機，槽式托輥的三個托輥相互鉸接，稱為鉸接式托輥。平行托輥一般是一個長輥，安裝在壓力較低的一端，所以稱為下托輥。
托輥在材質上分為鋼質和塑料托輥兩種。托輥的軸承座有鑄鐵的和鋼板沖壓的和酚醛塑料等三種。
托輥的作用是支撐輸送帶和物料的重量。托輥的操作需要靈活。降低輸送帶與托輥之間的摩擦對輸送帶的使用壽命起著關鍵作用，其占輸送帶總成本的25%以上。托輥是帶式輸送機的一個小部件，其結構不復雜，但質量好托輥并不容易。
判斷托輥好壞的標準有以下幾條：托輥徑向跳動量；托輥靈活度；軸向竄動量。
【二】、帶式運輸機保護裝置的組成部分
近年來，隨著工業生產系統的不斷發展，帶式運輸機被廣泛應用與于冶金礦山、煤礦、化工、選煤廠、發電廠等行業的輸送和生產流水線等環節，很大程度上提高了生產效率。但由于帶式運輸機一般采用直線布置形式，長期在惡劣條件下運行會出現打滑、斷帶、跑偏、急停、撕裂等問題，對生產效率和管理帶來一定的難度，需要生產單位不斷完善設備的保護裝置，提高設備可靠性。
1.速度傳感器。它的主要作用是檢測皮帶的運行速度，并將檢測數據轉換成電脈沖信號輸送給保護裝置，使保護裝置可以根據速度變化對皮帶運行狀態進行掌握，從而了解皮帶出現的低速運轉、打滑和斷帶等故障，并能夠一時間制定出針對性措施給予解決。
2.跑偏傳感器。作為帶式輸送機的主要保護裝置之一，跑偏傳感器的正常狀態為斷開模式，一旦感應到皮帶跑偏后短時間內達到閉合狀態，從而使設備停止運轉。
3.撕裂傳感器。主要作用是防止皮帶運輸機出現縱向撕裂情況，該保護裝置一般與跑偏開關、急停開關及煤位傳感器配套使用，能夠避免皮帶運輸因皮帶跑偏、煤位傾斜等原因造成的皮帶縱向撕裂問題。
4.溫度傳感器。它是通過感觸被測物的被測點溫度，反映給保護裝置，使裝置停機保護。
托輥在帶式輸送機運行過程中，保護裝置作為重要組成部分，不僅可以實現設備的自保和自檢，而且可以使事故率降低，在生產中發揮著重要的作用。技術人員要加強對帶式輸送機保護裝置的設置和檢查，提高其可靠性，為企業生產提供重要保障。
