輸送機托輥與輸送帶的配合關系與跑偏問題(一)、輸送機托輥與輸送帶的配合關系
托輥與輸送帶的良好配合是保證輸送系統運行的關鍵，主要體現在以下方面：
尺寸匹配：不銹鋼托輥長度需與輸送帶寬度適配，一般托輥長度比輸送帶寬度大100-200mm，確保輸送帶邊緣有足夠支撐，防止跑偏和邊緣磨損。托輥間距應根據輸送帶張力和物料重量確定，間距過大會導致輸送帶下垂過大，增加運行阻力；間距過小則會增加設備成本，通常承載段托輥間距為1-1.5米，回程段為2-3米。
速度協調：托輥的轉速應與輸送帶運行速度匹配，通過合理選擇托輥直徑（轉速=輸送帶速度×60÷（π×托輥直徑）），避免因轉速過高導致托輥磨損加劇或產生共振。高速輸送帶（速度＞3m/s）需選用高精度、動平衡好的托輥，減少振動對輸送帶的影響。
磨損防護：托輥表面應光滑無毛刺，避免劃傷輸送帶。當輸送帶為PVC等較軟材質時，優先選用表面覆蓋橡膠的托輥，減少磨損；輸送帶有花紋時，托輥表面應與之匹配，防止打滑。
跑偏調整：通過調心托輥與輸送帶的配合糾正跑偏，當輸送帶向一側偏移時，調心托輥的擋輥與輸送帶邊緣接觸，帶動托輥架旋轉，使輸送帶向中心移動。安裝時需保證調心托輥的靈敏度，與輸送帶邊緣的間隙應均勻（一般為50-100mm）。
掌握托輥的材質選擇技巧、科學制定維護周期，并確保與輸送帶的良好配合，能顯著提升輸送系統的穩定性和經濟性。如果您在實際應用中需要針對性的建議，歡迎隨時咨詢。

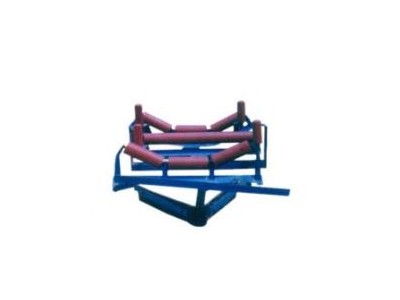

(二)、托輥支架可以解決輸送帶跑偏問題
1、支座下端與機身上端用緊固件連接在一起，支座則用銷軸與可偏轉托輥支架連接在一起，在可偏轉托輥支架上設置有托輥。在可偏轉托輥支架上，設置有供繞銷軸轉動的卡槽，輸送機托輥則安裝在可偏轉托輥支架的卡槽中，在可偏轉托輥支架上設置有控制偏轉角度的限位塊。
2、使輸送帶運行平穩。比如說，如果輸送帶運行時向同一側跑偏、并在同一位置較嚴重、說明托輥支架或機架扭曲不正，這時只要校正支架或機架的水平度和垂直度，替換扭曲嚴重的支架或機架就可以了。
3、槽型支架屬于托輥支架的一種。采用的生產工藝，確定產品質量。槽型托輥清理皮帶沾物，在斜坡皮帶上送力大，阻力小，效果佳。雙節托輥，能減輕皮帶在陶瓷托輥上的重形壓力點，托輥中空裝置能使帶沾物自行掉落，不沾吸托輥，均能延長托輥使用期。
4、在支座或機身上設置有供可偏轉托輥支架繞其轉動的銷軸，在拆下緊固件的情況下，可偏轉托輥支架可以在限位塊的控制下繞水平固定的銷軸轉動相應的角度。
