1.體積小，重量輕，施工現場占用場地??；
2.起重能力強，可長時間載重懸停；
3.多重保護，整套液壓提升設備采用液壓系統自鎖及夾持器逆向機械自鎖等技術，可靠；
4.負載升降平穩，沖擊力及振動??；
5.各種工況實現負荷升、降與停留并隨時轉換；
6.運行平穩，在施工過程中，姿態可進行調整。
可與內圈自動焊機交叉作業。
8.兼容性好，節省客戶的工裝成本。

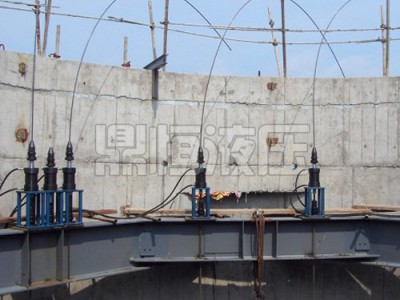

DSJ-200-2700液壓提升裝置適用于適用于大型儲罐倒裝液壓提升施工，DSJ-200-2700型提升機：?jiǎn)闻_(tái)載荷20噸、提升高度2.5～2.7米。
適用于2萬立方到20萬立方儲罐大型儲罐倒裝施工及發電廠吸收塔倒裝施工、大型整體鋼結構建筑物升降等工程。
DSJ-200-2700型提升機產品能夠在倒裝施工中與罐內自動焊機配合施工。
液壓提升的設計規定位置和提升實施{一}、液壓提升的設計規定位置
液壓提升的設計中重要的一個問題是錨具液壓缸活塞桿與主液壓缸活塞桿的連接定位問題。在間歇式液壓液壓提升裝置中，錨具缸活塞桿和主液壓缸活塞桿是螺紋連接，由緊定螺釘加護襯防松。
液壓提升設備在安裝錨具機構時，錨具缸缸筒與活塞桿先裝好再連到主液壓缸活塞桿上，接著將錨環孔與多孔隔板的孔對齊后再分別用壓環固定，后把壓錨組件配上，還要錨具液壓缸缸筒的油口位置處于規定位置。
重物升降時，由于主液壓缸缸筒內表面在珩磨加工時不可避免地留下了螺旋形紋路，而緊定螺釘?shù)姆浪赡芰τ邢蓿瑢?dǎo)致活塞在往復運動過程中會沿著螺旋線軌跡運動，很容易使螺栓連接逐漸松動，結果錨具缸活塞桿與主液壓缸活塞桿由原先的面接觸變成了螺紋連接面接觸，受力狀況不利。如果不采取措施任其發展，會使螺紋連接遭到破壞，甚至?xí)瑰^具缸與主活塞桿分離而脫落。
液壓提升由行走機構，液壓機構，電動控制機構，支撐機構組成的一種升降機設備。液壓油由葉片泵形成的壓力，經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥、平衡閥進入液缸下端，使液缸的活塞向上運動，提升重物，液缸上端回油經隔爆型電磁換向閥回到油箱，其額定壓力通過溢流閥進行調整，通過壓力表觀察壓力表讀數值。
{二}、提升實施
1、液壓提升設備安裝
液壓頂升設備利用塔吊直接安裝在提升平臺上，安裝到位后，利用臨時固定板固定。先按圖紙制作好固定板(每臺提升器4塊)，A，B面用打磨機打磨光滑，使之能卡住提升器底座；將固定板緊靠提升器底座，C面同下部結構焊接，焊接時不得接觸提升器底座；地錨固定板技術要求同提升器。
2、導向架制作及安裝
在液壓提升設備提升或下降過程中，其頂部預留出長的鋼絞線，如果預留的鋼絞線過多，對于提升或下降過程中鋼絞線的運行及液壓提升器天錨、上錨的鎖定及打開有較大影響。所以每臺液壓提升器事先配置好導向架，方便其頂部預留過多鋼絞線的導出順暢。多余的鋼絞線可沿提升平臺自由向后、向下疏導。導向架安裝于液壓提升器上方，導向架的導出方向以方便安裝油管、傳感器和不影響鋼絞線自由下墜為原則。導向架橫梁離天錨高約1.5-2米，偏離液壓提升器中心5~10cm為宜。具體可在現場用角鋼或腳手管架臨時制作。
3、吊點設置
本鋼結構的構建較大提升單元共設置4液壓提升器。在每臺液壓提升器處通過設置一套同步傳感器，用以測量提升過程中各臺液壓提升器的提升位移同步性。對于主控計算機主要是結合傳感器所反饋的位移檢測信號及其差值，從而實現對構件提升過程同步控制。
4、分級加載試提升
待液壓系統設備檢測無誤后開始試提升。經計算，確定液壓提升器所需的伸缸壓力(考慮壓力損失)和縮缸壓力。開始試提升時，液壓提升器伸缸壓力逐漸上調，依次為所需壓力的20%，40%，在一切都正常的情況下，可繼續加載到60%，80%，90%，95%，100%。樓面鋼梁在剛開始有移動時暫停作業，保持液壓設備系統壓力。對液壓提升器及設備系統、結構系統進行檢查，在確認整體結構的穩定性及性無問題的情況下，才能開始正式提升。
5、提升過程的微調
提升的樓面鋼梁離開拼裝胎架約150mm后，采取設備鎖定，對構件的吊點結構、承重體系和提升設備等采取檢查。各項檢查正常無誤，再進行正式提升。同時樓面鋼梁在提升及下降過程中，整個液壓提升系統中各個吊點的液壓提升器進行同步微動(上升或下降)，或者對單臺液壓提升器進行微動調整。微動即點動調整精度可以達到毫米級，完全可以滿足樓面鋼梁?jiǎn)卧惭b的精度需要。
6、提升就位
樓面鋼梁提升至設計位置后，暫停；各吊點微調使各弦桿準提升到達設計位置；液壓頂升設備暫停工作，保持樓面鋼梁?jiǎn)卧目罩凶藨B(tài)，各弦桿與端部分段之間對口焊接固定；安裝斜腹桿后裝分段，使其與兩端已裝分段結構形成整體穩定受力體系。提升點以外的各個懸挑桿件提升過程有一定下?lián)?，提升就位時將附近桿件整體提高，利用卡碼將懸挑鋼梁定位、對口后，整體下降至設計位置。液壓提升系統設備同步卸載，至鋼絞線完全松弛；進行樓面鋼梁的后續高空安裝；拆除液壓提升系統設備及相關臨時措施，完成樓面鋼梁?jiǎn)卧恼w提升安裝。
