1)氣柜柜頂浮升前，將立柱及側板、活塞系統安裝完畢；
2)安裝并調整掛鉤裝置，將掛鉤裝置下部支撐部分的活塞連接角鋼與活塞桁架架頭連接固定，然后對掛鉤裝置進行徑向與切向垂直度的調整與固定；
3)安裝柜頂系統，將柜頂桁架下翼緣板與掛鉤裝置的柜頂連接板連接固定；
4)將掛鉤板安裝在立柱的指定位置上；
5)利用鼓風機向氣柜內充氣，使柜頂系統、掛鉤裝置及活塞系統成為一個整體向上浮升；
6)在指揮員統一口令下抬起掛鉤尾端；
7)隨著整個浮升體的上升，當掛鉤鉤嘴高度超過掛鉤板的上沿時，在指揮員統一口令下，將掛鉤尾端放下，掛鉤鉤嘴隨之抬起，此時停止充氣，浮升體回落，掛鉤掛在掛鉤板上，由此完成一次浮升過程的懸掛；
8)安裝下一節立柱及側板，重復4、5、6、7的步驟，可使柜頂系統隨著立柱的向上安裝，同時向上浮升；
9)當整個氣柜柜頂系統上升到指定的安裝位置時，可以進行柜頂?shù)陌惭b工作，柜頂安裝完畢可將掛鉤裝置與柜頂脫離，使掛鉤裝置隨同活塞系統整體回落。
液壓提升器提升設備以及橋梁提升限位系統特點【一】、提升設備

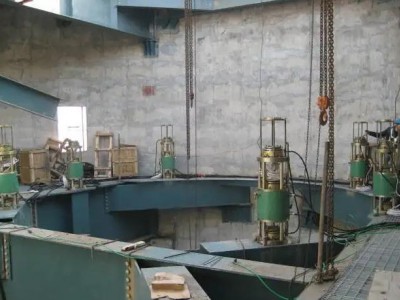

液壓提升技術的核心是一套由承重索具，提升機具，傳感檢測系統，計算機控制系統和液壓控制系統等組成的提升設備。根據不同的施工要求，提升設備的配置情況有所不同，現以上海東方明珠廣播電視塔鋼天線桅桿整體提升來說明提升設備配置情況。
鋼天線桅桿及其提升設備。天線桿全長118m，由多段截面形狀不同的箱形結構組成，根部提升段為3. 8m*3. 8m正方形。20只液壓提升設置在天線桿根部提升段外東、南、西、北四側，每側5只。提升器為穿芯式結構，由提升主油缸和兩端上、下錨具組成。錨具有6副具有單向自鎖作用的契形夾具，在錨具油缸的控制下，夾緊或松開穿過夾具的鋼絞線。每只提升器中間穿過一束6根鋼絞線，20只提升器共20束120根鋼絞線，從350m混凝土單筒體頂部平臺(吊點)掛到地面，鋼絞線上端用天錨錨固。鋼絞線為高強度低松馳預應力型，公稱直徑15。
24mm。天線桿提升段內部底層為動力艙，布置四組液壓控制系統，分別控制各側提升器；上層為控制艙，布置四臺就地控制柜，分別控制四組液壓系統；總控制臺則控制和監視整套提升設備。
傳感檢測系統根據天線桿提升控制目標，用垂直傳感器檢測天線桿垂直姿態，用壓力傳感器檢測東、南、西、北四側吊點的負載。計算機控制系統根據測量信號與主令信號的偏差值進行姿態反饋和負載反饋，通過數字PID控制算法將反饋信號轉換成控制信號，經放大輸出后控制液壓系統電液比例流量閥的閥口開度，調節提升速度，實現同步提升。
液壓控制系統除調節各提升器的升、降速度外，還控制各上、下錨的夾緊、放松協調動作。整套提升設備設置了手動、順控和自動，單動和聯動等多種操作方式及狀態顯 示、故障警報等功能，給現場施工作業帶來了極大方便。
【二】、橋梁提升限位系統特點
在提升過程中，橋梁處于一種飄浮不定的狀態，結構很脆弱，只要有一點滋擾，整個上部結構可能瞬間坍塌。且由于液壓缸安裝的垂直誤差及其他不利因素的存在，在液壓提升裝置作業過程中可能會出現微小的水平位移，因此應分別在橋梁縱、橫兩個方向安裝提升限位裝置。液壓頂升機械自身應具有足夠的強度，并應在限位方向也有足夠的剛度，以確定。
橋墩限位支架應安裝在橋墩兩側，每側兩個限位支架，包括一個橫向限位支架和一個縱向限位支架。如在中墩處的橫隔梁，在中墩頂安裝特別制作橫向限位支架和一個縱向限位支架；也可以利用提升托架的分配梁，在下部分配梁靠近柱側內設置鋼檔，并安裝橫向限位裝置，在提升托架與橫向限位裝置安裝完畢后，再在下部分配梁上安裝縱向限位裝置，其通過螺栓與下分配梁連接，限位裝置在提升過程中與提升托架一起在柱上滑動。
液壓系統是單的液壓傳動裝置，它按主機要求供油，并控制油流的方向、壓力和流量。我們只要將液壓系統與主機上的執行機構—油缸用油管相連，液壓機械即可實現各種規定的動作，進行工作循環。
液壓系統是由泵裝置，集成塊和閥組合、油箱、電氣盒、蓄能器等組合而成。各部件功用如下：
1、閥組合：板式閥裝在立板上，板后管連接，與集成塊功用相同；
2、集成塊：是由液壓閥及通道體組裝而成，對液壓油實行方向、壓力、流量調節；
3、油箱：板焊的半封閉容器，上裝有濾油網空氣濾清器等，用于儲油、油的冷卻及過濾；
4、裝置：上裝有電機和油泵，是液壓站的動力源，將機械能轉化為液壓油的壓力能；
5、電氣盒：配置了全套控制電器；
6、蓄能器：是液壓系統中的一種能量儲蓄裝置，能將系統中的能量轉變?yōu)閴嚎s能儲存起來，當系統需要時，又將壓縮能轉變?yōu)橐簤耗芏尫懦鰜?，重新補供給系統。當系統瞬間壓力增大時，它可以吸收這部分的能量，確定整個系統壓力正常。
滄州鼎恒液壓機械制造有限公司(http://www.dhyyjx.com)是一家以液壓提升器、液壓提升機械及其配套設備為主，集設計、開發、生產于一體的液壓機械設備制造公司，為我國安裝工程的事業奉獻光熱，為鍛造我國液壓提升產業豐碑而向前。
