液壓頂升設備優點：
1、操作簡便、載荷可調、設備提升時 平穩、同步效果好。
2、可與內圈自動焊機交叉作業。
3、兼容性好，節省客戶的工裝成本。

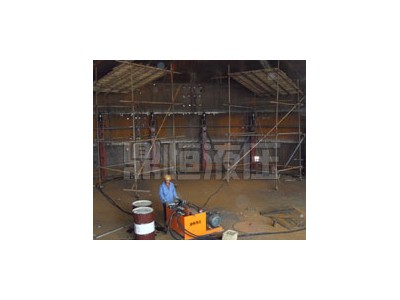

液壓頂升設備支架總成施工方法有以下六種：液壓提升倒裝、中心柱倒裝，充氣頂升倒裝、水浮倒裝、正裝法、機械頂升倒裝。在先期施工的罐底板上安裝數個固定墊墩 (400mm 高 , 間距 3-4 米 ), 然后組裝 層壁板和頂蓋板 , 沿罐內壁 400mm 處均布數臺（根據計算確定）液壓提升機，以提升機的滑動托架托住固定在罐內壁的脹圈下部 , 操縱液壓提升機的控制柜，集中控制各液壓機的動作.
套液壓提升設備即儲罐安裝設備。主要用于各種大型儲罐、氣柜、電廠脫硫塔等鋼結構的倒裝提升安裝。大型重物的平移也普遍采用此項技術。
液壓頂升設備安裝：
(1)液壓頂升設備安放在平整牢固地面上，且應干燥通風、防潮、防雨以及避免太陽直曬，應安裝防雨泵棚。
(2)液壓頂升設備供壓系統，應按泵站系統圖將各高壓管、閥門、接頭連接好，并與頂升立柱上的液壓千斤頂相連，注意所有千斤頂進出口一致，上油嘴為回程油壓管，下油嘴為上升油壓管，檢驗連接是否牢靠。供壓部件不應與底板直接接觸，且應有防燙、防扎等遮擋措施。在連接液壓膠管時，嚴禁帶入泥砂，以免損壞千斤頂。
(3)液壓頂升設備供電部分安裝。按電氣技術要求安裝。
液壓提升器的施工方法以及儲罐液壓提升理論分析[一]、鋼結構的施工方法
大跨度大噸位平面和空間結構中的網架、衍架目前仍為工程中應用較廣泛的幾種主要形式。結構高空吊裝、提升等安裝技術是這類大噸位大跨度鋼結構施工工藝的關鍵。以下主要論述目前實際工程中常見的幾種施工方案，這些方法對于一般大噸位大跨度鋼結構形式的建筑施工是普遍適用的。
目前對于大跨度大噸位空間鋼結構的施工安裝方法基本上分為兩大類：即高空拼裝和地面拼裝后整體提升或者起吊，目前此類鋼結構的液壓提升裝置施工方法主要有以下幾種：
1高空散裝法
高空散裝法又稱為單件安裝法，是指結構散件單元(單根桿件及單個節點)直接在設計標高位置進行拼裝成型的施工方法。高空散裝法拼裝單構件質量輕，垂直運輸無需大型起重設備，但需要搭設拼裝胎架材料占用量大。
1)高空散裝法的適應范圍：(1)螺栓球節點網架的施工；
(2)混凝土薄殼的施工。
2)高空散裝法主要技術特點：
(1)此方法施工的思路相對比較簡單，一般拼裝可從脊線開始由中間向兩端施工，這樣利于減小積累誤差。
(2)在確定好標高和定位軸線后，在拼裝過程中，應隨時調整拼裝偏差保證結構在拼裝后各項偏差指標符合規范要求。
(3)懸臂施工時保證己施工拼裝完成部分的剛度和穩定性。拼裝胎架應具備足夠的強度、剛度避免因支架變形而影響拼裝精度。目前在建造加油站、展覽館大跨度網架結構等工程中多采用此方法。
2分單元或分條安裝法
分條或分單元安裝法，是指將整個待安裝的結構分成條狀或塊狀單元，分成的單元在地面上拼裝好然后由起重設備吊裝至設計標高位置，然后再連成整體的安裝方法。這種方法相對于高空散裝法來講，在提高工程質量的同時節約了大量拼裝腳手架。此方法曾經成功應用于國家大劇院的建造。
分單元或分塊安裝法主要技術特點：
(1)結構分條分塊的劃分，主要依照起重機的額定承載力、作業半徑等特點來確定。
(2)施工過程中分條分塊構件的撓度值一般會出現超限，因此在結構合攏時應及時調整結構標高。
3高空滑移法
高空滑移法與分條分塊安裝法有異曲同工之妙，只是高空滑移法是把己經分條分塊的結構單元，在己經建造好的滑軌上逐條滑移到設計位置，并拼接成整體的一種高空鋼結構安裝方法。這種方法免除了支架的搭設，相比高空散裝法又要方便很多。高空滑移法的施工形式大致可以劃分成如下幾種：
(1)按滑行方式分：單條滑移法、逐條滑移法
(2)按滑移過程中摩擦方式分：滑動式滑移、滾動式滑移
(3)按滑移過程中移動對象分：結構主體滑移、胎架滑移
(4)按滑移軌道布置方式分：直線滑移、曲線滑移
(5)按滑移牽引力作用方式分：牽引法滑移、頂推法滑移
結構的施工一般是架空作業可以與下部其他施工平行立體進行。并且對建筑物內部施工影響較小，因此可以縮短施工周期。另外采用該方法施工無需大型起重設備和牽引設備口。此方法曾應用于重慶江北國際機場航站主樓建設。
[二]、儲罐液壓提升理論分析及要求
大型儲罐倒裝法施工相比于傳統工藝正裝法施工，液壓頂升設備施工作業面從空中改為地面，性好，施工工效高，質量易于控制，是多施工單位嘗試的目標。但對大型儲罐倒裝法施工的提升、提升過程的抗風載荷等問題又無力解決，因此還沒有施工單位組織實施。
液壓頂升機械總結提出了液壓提升穩定分析、同步分析、控制分析、系統分析四項儲罐液壓提升理論，并據此設計出儲罐倒裝法施工的液壓提升系統；并針對儲罐液壓提升設計了防滑落保險裝置；分析儲罐提升過程中的風載荷；對儲罐倒裝法施工關鍵工序逐項的分析計算。
100000m³儲罐倒裝法施工成功后，有多家儲罐施工單位效仿，因?qū)Υ笮蛢薜寡b法施工的關鍵技術掌握不到位，致使倒裝法施工的好不能完全發揮出來，有的在提升過程中還發生了事故。事實上，在做大型儲罐倒裝法施工方案時，要求方案中的每一步都要考慮到位，相對質量的概念，稱其為技術。大型儲罐倒裝法既不是只將以前的小罐倒裝做大了一些這么簡單，也并不多危險(在一次50000m³儲罐倒裝法施工時，遇到了很大的阻力)。在此介紹儲罐倒裝法施工液壓提升原理，以供參考。
1、提升穩定分析
理論上各個液壓缸在罐內均布，提升力相等，但由于罐體部分結構的不對稱，在提升時各個液壓缸的負載是不同的。提升時，如果某處(某一段)板的提升高度低于其他位置的提升高度，罐體的重心就會向此處偏移，此段距離內的液壓缸的負載增加，這是穩定平衡的受力條件。因此，要求儲罐提升液壓系統較少要有三個流量相同的液壓泵站，每個泵站配置相同的液壓缸。2005年前，單個泵站的儲罐倒裝施工液壓提升設備比較流行，用這種液壓設備提升罐體時，總是不斷調整液壓缸。這就是一種不穩定平衡系統，因此，這種結構是不合理的。
2、提升同步分析
液壓頂升設備提升過程中，負載增加，提升速度會變慢，負載進一步增加，這就要求液壓提升系統有抵抗這種不穩定平衡的能力，也就是要求液壓缸在(一定范圍內)受力不均勻的情況下，能夠保持基本一致的提升速度。直流電機的轉矩(負載)和轉速(流量)成線性關系；而交流電機的轉速(流量)隨轉矩(負載)的變化較小，也就是有較為恒定的轉速(流量)。因此，儲罐液壓提升設備泵站的電機須選用交流電機。
3、提升控制分析
儲罐倒裝法施工中，要求液壓缸在提升和下降時既能集中控制，又能單獨控制每個液壓缸，要求兩種控制的轉換方便、簡單。
4、系統分析
系統分析理論是儲罐倒裝法施工液壓提升的。很多人在考慮液壓提升時，都認為罐體提升過程是較危險的，實際分析時下降過程才是較危險的。罐體的提升液壓缸通過鋼絲繩傳力給脹圈，鋼絲繩只能傳遞拉力，不能夠傳遞壓力。如果提升時，有一、兩個液壓缸不工作，由于選用的液壓缸的提升力有較大余量，系統能夠基本正常工作；下降時，如果有一、兩個液壓缸不工作，其他液壓缸都下降，數倍的負載集中在這個不下降的液壓缸上，系統就會出現危險。現在，儲罐倒裝法施工采用的是先提升后圍板的施工順序，罐體整體下降操作時具有較大的危險性。
因此，要求液壓缸在上升和下降操作時，液壓系統具有超壓溢流的功能，稱其為“軟性能”。帶液壓鎖的儲罐液壓提升設備，有時會出現鋼絲繩斷裂的事故，曾今有一次在下降過程中，連續斷了七根鋼絲繩，原因就是下降操作時，液壓鎖打開有先后，荷載分配不均勻，鋼絲繩斷裂后載荷再次變化而引起連鎖反應。松卡式液壓設備也是同樣的原理，在下降操作時都會出現載荷分配的極端不均衡。所有這些額外的負載是通過系統的余量來承擔的，一旦超出較大載荷，就會有事故發生。
