在同等輸出功率下，液壓傳動裝置的體積小、重量輕、運動慣量小、動態性能好。
合理選擇煤氣柜頂提升設備，調整壓力閥的壓力也是降低功率損失的一個重要方面。流量閥按系統中流量調節范圍選取并保證其 小穩定流量能滿足使用要求，壓力閥的壓力在滿足液壓設備正常工作的情況下，盡量取較低的壓力。先，從動力源——泵的方面來考慮，考慮到執行器工作狀況的多樣化，有時系統需要大流量，低壓力；有時又需要小流量，高壓力。所以選擇限壓式變量泵為宜，因為這種類型的泵的流量隨系統壓力的變化而變化。當系統壓力降低時，流量比較大，能滿足執行器的快速行程。當系統壓力提高時流量又相應減小，能滿足執行器的工作行程。這樣既能滿足執行器的工作要求，又能使功率的消耗比較合理。

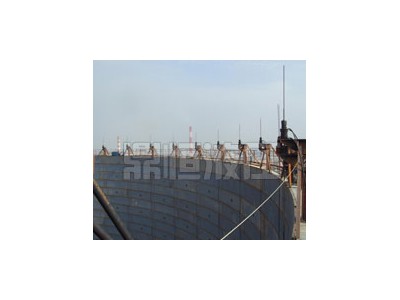

煤氣柜頂整體浮升的懸掛裝置的懸掛方法包括如下步驟：
1)氣柜柜頂浮升前，將立柱及側板、活塞系統安裝完畢；
2)安裝并調整掛鉤裝置，將掛鉤裝置下部支撐部分的活塞連接角鋼與活塞桁架架頭連接固定，然后對掛鉤裝置進行徑向與切向垂直度的調整與固定；
3)安裝柜頂系統，將柜頂桁架下翼緣板與掛鉤裝置的柜頂連接板連接固定；
4)將掛鉤板安裝在立柱的指定位置上；
5)利用鼓風機向氣柜內充氣，使柜頂系統、掛鉤裝置及活塞系統成為一個整體向上浮升；
6)在指揮員統一口令下抬起掛鉤尾端；
7)隨著整個浮升體的上升，當掛鉤鉤嘴高度超過掛鉤板的上沿時，在指揮員統一口令下，將掛鉤尾端放下，掛鉤鉤嘴隨之抬起，此時停止充氣，浮升體回落，掛鉤掛在掛鉤板上，由此完成一次浮升過程的懸掛；
8)安裝下一節立柱及側板，重復4、5、6、7的步驟，可使柜頂系統隨著立柱的向上安裝，同時向上浮升；
9)當整個氣柜柜頂系統上升到指定的安裝位置時，可以進行柜頂?shù)陌惭b工作，柜頂安裝完畢可將掛鉤裝置與柜頂脫離，使掛鉤裝置隨同活塞系統整體回落。
液壓提升設備的布置方式和電動機試運行調試過程[一]、液壓提升設備的布置方式
煙囪可以改變?nèi)紵龡l件，保證工業爐內氣體的正常流動和熱交換，液壓提升是工業中常用的構筑物。鍋爐燃燒產生的煙氣中含有大量有害物質，只有通過煙囪將其排入高空，經高空擴散后，降至地面的濃度才能符合環保要求。因此，煙囪能減輕煙氣對環境的污染，是火電、冶金和化工等行業中不可缺少的主要工程項目。煙囪液壓頂升裝置的結構形式多種多樣，按照內襯布置方式的不同，可將其分為單筒式、套筒式和多管式三種：
液壓頂升機械1、單筒式煙囪：內襯、隔熱層和筒壁相互緊靠在一起，并將內襯和保溫層直接支承于外筒壁向內挑出的環形挑頭上。這種煙囪結構簡單、造價低，但普遍存在溫度裂縫和煙氣腐蝕問題，功能和使用壽命受到嚴重影響；
2、套筒式煙囪：在筒壁內設置一個襯筒，承重外筒與排煙內筒完全分開布置，兩筒間留有較寬的檢修通道，內筒可以分段支承于外筒壁上，也可以做成單獨的自承重形式。這種煙囪的特點是使外筒壁不與腐蝕性煙氣接觸，清理溫度作用對筒壁的影響，并可將內筒設置成等直徑形式，這樣在相同的出口流速下，煙氣的自拔力遠比傳統的錐形單筒式煙囪要大得多，對煙氣發生爐的運行有利，煙氣擴散效果甚佳；
3、多管式煙囪：當多臺煙氣發生爐同時工作時，每爐單獨接一支排煙筒，幾支排煙筒集中在一起后，煙氣的出口流速相當穩定，含熱量增大，熱浮力也增大，擴散效果增強，煙囪即使在低負荷情況下運行，也能保證煙氣的抬升與擴散，減少近地面大氣污染；而且內部排煙管道數越多，外筒的利用率越高，建造越經濟。
[二]、液壓提升設備電動機試運行調試過程
由于液壓提升設備的核心系統液壓驅動系統為速度控制系統，所以本文終確定實現液壓提升設備電液集成的關鍵為電液速度伺服控制系統，這樣液壓頂升裝置電液集成控制系統亦可稱為液壓提升設備電液速度伺服控制系統。
液壓提升設備液壓驅動系統是典型的大慣量、時變高階系統，其動態性能受負載的影響很大，由于開環控制無法預知各種干擾信號的存在對輸出的影響而不能進行補償，難以取得滿意的效果，所以本電液速度伺服控制系統采用速度反饋大閉環；同時，將現有液壓提升設備的手動控制方式用計算機控制代替，由計算機給出的指令信號與速度反饋信號的偏差信號經伺服放大器放大處理以控制電液伺服閥。
液壓提升設備電動機試運行與調試過程中可能發生的故障分為內因和外因兩大方面，外因主要是電源和控制方面的問題，例如生產環境如粉塵、濕度都會對電動機產生影響。內因是電動機機械損傷的問題。主要有軸承軸頸磨損、旋轉系統不平衡、繞組損壞、鐵芯和集流裝置損壞等。
