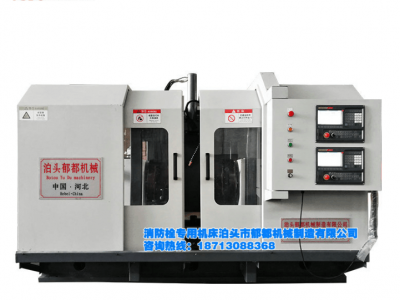

點擊圖片查看原圖
閥門專用機床分為：單頭閥門專用機床，雙頭閥門專用機床，三面閥門專用機。更加各給閥門廠加工閥門種類，規格的不同，定做不同的閥門專用機。
三面數控銑床參數
A、基本結構：包括床身、箱體、差速器、卡盤，壓緊機構等。
B、機床材質：箱體、床身等鑄件材質均為鑄鐵HT250
C、導軌處理：機床導軌均采用人工刮研處理
D、機床配件：軸承均采用哈爾濱軸承，絲杠為臺灣TBI
E 、機床導軌：采用V型導軌加平軌的形式，是箱體加工時穩定性更好
F、三面銑床參數如下：（本公司另有SK200,SK300等型號）
|
|
SK200 |
SK300 |
|
|
設備類型 |
數控銑床 |
數控銑床 |
|
|
結構形式 |
三面（雙面、單面均可定制） |
三面（雙面、單面均可定制） |
|
|
加工范圍 |
DN50-DN200 |
DN100-DN300 |
|
|
機床總功率(KW) |
步進電機20 |
步進電機20 |
|
|
主軸轉速(r/min) |
三速調節或無極調速 |
三速調節或無極調速 |
|
|
主軸結構形式 |
|
|
|
|
主軸中心距 工作臺面高度 |
290 |
390 |
|
|
最大加工直徑 |
400 |
600 |
|
|
最大加工長度 |
可根據客戶定制 |
可根據客戶定制 |
|
|
加工同軸度 |
≤0.1 |
≤0.1 |
|
|
主電機功率(KW) |
4.0 |
4.0 |
|
|
X軸電機 |
步進電機27 N.M |
步進電機27 N.M |
|
|
Z軸電機 |
步進電機37 N.M |
步進電機37 N.M |
|
|
機床導軌形式 |
硬軌（單側V型軌） 硬軌（單側V型軌） |
||
|
進給 傳動機構 |
X軸 |
滾珠絲杠 |
|
|
Z軸 |
滾珠絲杠 |
||
|
潤滑方式 |
電子潤滑泵 |
||
|
壓緊方式 |
液壓壓緊 |
||
|
操作系統 |
廣泰130ITC |
||
|
防護類型 |
無防護、半防護及全防護均可 |
||
|
機床重量(噸）常規約 |
3.5 |
4.5 |
|
G ：經過我公司試驗，常用閥門加工時間表如下，
根據各廠閥門規格材質不同略有出入
|
加工位置包括：外圓、端面、水線臺、內孔倒角、外圓倒角 |
|||||||
|
閥門規格 |
DN50 DN65 DN80 |
DN100 DN125 |
DN150 DN200 |
DN250 - DN300 |
DN350 - DN400 |
DN500 |
DN600 |
|
加工時間 |
1-2 分鐘 |
1.5-3 分鐘 |
2.5-3.5 分鐘 |
3.5-4 分鐘 |
5-7 分鐘 |
10 分鐘 |
15 分鐘 |
床身可加長，從而加長機床行程，加工閥門的中心高度也可定做。
泊頭市郁都機械制造有限公司，主要生產閥門專用機床：閥門專用單面、雙面、三面車床；鑄鋼閥門專用機床；閥門數控三面銑床；閥門多孔鉆床；消防栓加工機床：可加工溝槽彎頭、溝槽正三通、溝槽閘閥加工機床，可一次性完成閥門外圓、端面、水線、內孔、倒角、挑絲等所有工序，可以做到一次裝卡，同時完成閥門三面的所有工序，即閥門加工一次成型數控組合機床設備。暢銷天津、河北、福州、溫州、上海、石家莊、山東、江蘇、浙江、永嘉、四川、麗水等全國各個城市。
本公司機床操作簡單、便于操作、每個工人可同時操作兩臺機床，為客戶節省了人工，提高了效率，是閥門、溝槽管件生產廠家最為理想的高效生產設備。
