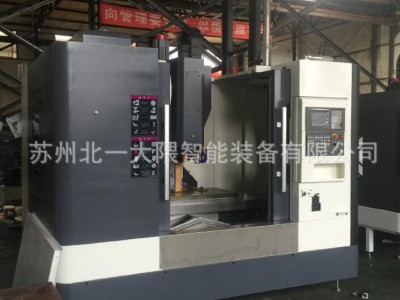

點擊圖片查看原圖
|
項目 |
單位 |
VMC855 |
|
主軸孔錐度 |
|
BT40 |
|
X軸行程 |
mm |
800 |
|
Y軸行程 |
mm |
550 |
|
Z軸行程 |
mm |
550 |
|
工作臺面積 |
mm |
1000*550 |
|
主軸中心至立柱距離 |
mm |
581 |
|
主軸臂端至工作臺最大距離 |
mm |
120-620 |
|
最大承重 |
kg |
500 |
|
主軸轉速范圍 |
r/min |
80~8000 |
|
快移速度 |
m/min |
36 |
|
主軸電機功率 |
kw |
7.5KW（伺服） |
|
進給速度 |
mm/min |
0~16000 |
|
X、Y向伺服電機 |
N.M |
15 |
|
Z向伺服電機 |
N.M |
23 |
|
機床外型尺寸 |
mm |
2700*2300*2500 |
|
序號 |
項 目 |
數量 |
制造廠家名稱 |
|
1、 |
操作系統 |
1套 |
KND1000mc1i |
|
2、 |
主軸軸承 |
各1組 |
日本NSK/臺灣TPI |
|
3、 |
三軸絲杠 |
各1組 |
臺資岐山 |
|
4、 |
主軸單元 |
1套 |
臺灣丹銓/普森 |
|
5、 |
接線端口 |
1套 |
德國萬可 |
|
6、 |
主要電氣元件 |
1組 |
法國施耐德/德力西 |
|
7、 |
自動潤滑系統 |
1套 |
臺灣勝祥 |
|
8、 |
切削液水泵 |
1套 |
臺灣洛凱 |
|
9、 |
同步帶輪與同步帶 |
1套 |
隨主軸配套 |
|
10、 |
X、Y導軌防護 |
各1套 |
國產 |
|
11、 |
Z軸盔甲防護罩 |
1套 |
國產 |
|
12、 |
全防護 |
1套 |
國產 |
|
13、 |
三軸滾珠線軌 |
1套 |
臺灣上銀 |
|
14、 |
刀庫 |
1套 |
臺灣岡田（24把圓盤） |
