　　膜片聯軸器的易損部件為膜片組件，膜片組件的運用壽命決定聯軸器的使用壽命。當膜片聯軸器處于運轉或重復正回轉形態時，膜片組接受著交變應力的效果。膜片聯軸器普遍用于各種機械裝置的軸系傳動，如水泵（是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇動力傳動系統，經動平衡后應用于傳動軸系已比較普遍。
　　當動力機械與任務機械之間存在角度位移、軸向位移時，銜接動力機械與任務機械的膜片聯軸器中的膜片組會發生附加應力。膜片聯軸器與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造較方便，可部分代替齒式聯軸器。膜片聯軸器應用已很普遍，在實際應用中一般采用接中間軸型，以提升兩軸線偏移補償性能。膜片聯軸器軸向位移時，銜接動力機械與任務機械的膜片聯軸器中的膜片組會發生附加應力。
　　膜片聯軸器在使用周期中，需要保養相互傾斜的楔形間隙表面，添加潤滑油，從大口進小口出。兩個表面有足夠的相對運動速度，流體有足夠的粘度，還要供油充足。軸向固定可將膜片聯軸器打到電機軸的肩位或選用緊定螺釘固，在半聯軸器上開孔攻絲，加定位螺釘；有些是通過過盈配合來定位，是大型轉動設備，對過盈量的控制要求很高，通常由金屬元件制成，不需潤滑的膜片聯軸器，腐蝕性介質及強光等比較敏感。

　　

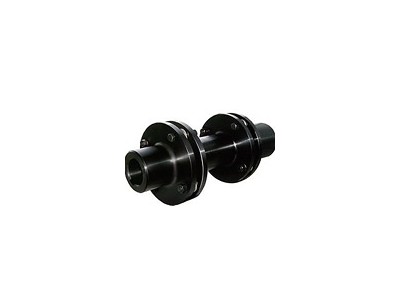

膜片聯軸器是一種全金屬干式撓性聯軸器，主要由左右半聯軸器、膜片組和連接螺栓等零部件組成。膜片組由數量的不銹鋼涂層膜片疊合而成，并通過螺栓交替固定于主動端與從動端。為了獲得的補償性能，常采用中間軸，其兩端各有一組膜片組組成雙膜片式聯軸器，分別與主從動軸聯接。轉矩從左半聯軸器輸入，經主動螺栓傳輸至膜片組，膜片組再通過從動螺栓將轉矩傳至中間軸，同樣轉矩通過另一端的膜片組、螺栓及右半聯軸器輸出。
　　膜片組的強迫位移雖然膜片聯軸器工作時，膜片組件傳遞的扭矩很大；膜片聯軸器的主要失效不是由膜片組件的傳扭能力不足引起，而是膜片所受交變循環復合應力所致，這種復合應力多是由膜片聯軸器所聯接的兩軸不對中產生的附加載荷引起的。由于熱脹冷縮而導致的設備軸向偏差考慮進去，膜片聯軸器軸向偏移經過中間體兩邊的膜片組平均后，膜片組的軸向偏移為膜片聯軸器軸向偏移的一半。
　　膜片彈性聯軸器軸線角向的安裝誤差，使膜片沿軸線方向發生周期性彎曲變形，它是決定膜片疲勞壽命的主要因素。膜片聯軸器角向偏移，大的角向偏移將使膜片組承受很大的附加彎矩。對于雙膜片式聯軸器，膜片組的角向偏移是聯軸器的角向偏移的一半。雙膜片聯軸器能夠承受徑向偏移，并且其承受徑向偏移的能力取決于兩組膜片之間的距離。膜片聯軸器中間有很多的彈性的膜片連接，主要是起到保護設備的作用。
　　泊頭市捷東機械制造有限公司【http://www.btjdjxzz.com/】位于“中國鑄造之鄉”-中國汽車模具之鄉，鑄造名城——泊頭市，北依京津，東臨渤海，京滬鐵路，京福公路，國道縱貫全境。交通方便，位置優良。泊頭市捷東機械制造有限公司各種設備，技術力量，是生產各種類型聯軸器和減速機的廠家，產品主要有：膜片聯軸器、星型彈性聯軸器、梅花彈性聯軸器、ZL型柱銷齒式聯軸器、TL型彈性套柱銷聯軸器、HL型彈性柱銷聯軸器、JS型蛇簧聯軸器、齒式聯軸器、鏈條式聯軸器、NL型聯軸器、帶制動輪鼓型齒式聯軸器、十字滑塊聯軸器、彈性塊聯軸器、夾殼聯軸器、DL多角聯軸器、凸緣聯軸器等聯軸器產品，可供國內許多機械制造行業。我公司全體員工將熱情歡迎各界友人和新老用戶光臨指導，洽談合作，攜手共同發展，共創輝煌!
