高壓差調節閥

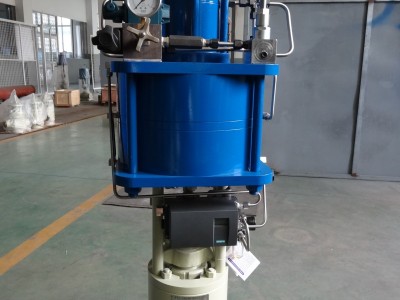

點擊圖片查看原圖

品牌：	浙江環控自動化儀表有限公司
通徑：	20-25-40-50-65-80-100-150-200-250-300
壓力：	1.6-20
溫度：	350
單價：	10000.00元/件
起訂：	1 件
供貨總量：	10012 件
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	浙江溫州市
有效期至：	2024-05-25 [已過期]
最后更新：	2023-05-26 13:32
瀏覽次數：	572

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

高壓差調節閥是一種頂導向結構調節閥，閥體結構緊湊，流通呈S流線型的通道，使其降壓損失小，流量大，可調范圍廣，流量特性精度高，抗振性好。調節閥可配多彈簧薄膜執行機構，也可配電動執行機構，結構緊湊，輸出力大。使用與控制不同壓力和溫度的流體和高粘度流體，即漿液的控制。

單座閥門的代號

HK611-p常溫型-17~+230℃

HK612-p高溫型-17~+566℃

HK613-p低溫型-100~+45℃

HK600高壓差閥的基本組成

HK600系列高壓差調節閥是由閥體、閥蓋、閥座、閥芯、閥桿、導向套和填料等零件組成，閥芯和閥桿連接在一起，閥蓋和閥體之間設有導向套，為閥芯上下移動起導向作用，導向套上設有泄壓平衡孔，是導向套上腔的介質很容易通過小孔流入閥腔，不會影響閥芯的移動。閥體內設有一個閥芯和一個閥座，泄漏量小，容易保證密封。

單座調節閥Cv值和行程

公稱通徑		20				25	40		50		65		80		100		150		200		250
閥座直徑		10	12	14	20	25	32	40	40	50	50	65	65	80	80	100	125	150	150	200	250
Cv值	高精度閥芯	1.6	2.5	4.0	6.3	10	17	24	24	44	44	68	68	99	99	175	275	360	360	640	1000
	高容量閥芯							30		50		85		125		200		420		700
	快開閥芯							35		55		95		135		220		460		720
額度行程		10				16	25				40						60				100
