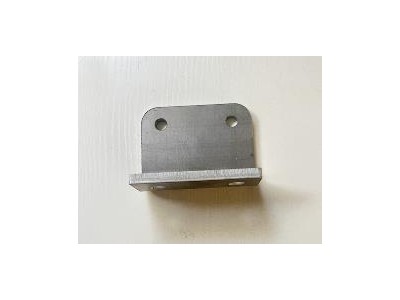

湖南不銹鋼拉伸折彎件/滄州德幫汽車配件制造五金折彎件

點擊圖片查看原圖

單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	河北滄州市
有效期至：	長期有效
最后更新：	2024-09-21 16:34
瀏覽次數：	237

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

折彎件加工中的常見問題及解決措施：
（1）折彎尺寸不符合圖樣要求的原因分析及解決措施
1）板材展開尺寸不準確導致折彎尺寸錯誤，處理措施重新調整折彎系數，重新計算展開尺寸。
2）板材定位尺寸不準確導致折彎尺寸錯誤，處理措施重新調整定位檔料。
3）多次折彎時的累積誤差導致折彎尺寸錯誤，處理措施重新選擇合理定位基準，取消累積誤差。
（2）折彎角度過大或過小的原因分析及解決措施
1）折彎?rùn)C(jī)壓力不合適導致的折彎角度過大，處理措施調整折彎?rùn)C(jī)壓力。
2）板材材質參數選擇錯誤導致折彎角度過小，處理措施重新調整材質參數。
3）折彎?rùn)C(jī)下模V形槽寬度不合適導致折彎角度過大，處理措施重新選用合適的V形槽寬度下模。
（3）折彎角度不一致的原因分析及解決措施
1）折彎?rùn)C(jī)機床上下模具高度導致折彎角度不一致，處理措施重新調整楔塊高度。
折彎?rùn)C(jī)模具磨導致折彎角度不一致，處理措施重新調整模具或換模具。

拉伸折彎件常見缺陷及工藝措施和工藝詳細介紹
一、金屬折彎件常見缺陷及工藝措施
隨著金屬折彎件在工程機械產品上的廣泛應用，為滿足其產品質量和生產需要，其質量標準也逐漸提高。數控折彎?rùn)C(jī)在冷態下可利用所配備的通用模具（或?qū)Ｓ媚＞撸⒔饘侔宀恼蹚澇筛鞣N所需要的幾何截面形狀的工件，折彎工藝的合理性直接影響到產品較終成形尺寸和外觀。通過對折彎缺陷過程控制和預防，采取相應的工藝方法來提高工件質量。
‍（1）折裂：材料經剪切或沖裁后，拉伸折彎件在邊緣常出現毛刺或細小裂紋，彎曲時易形成應力集中而被折裂，通過可見工件折裂時剪切面（帶毛刺面）向外，開裂位置發生在工件的剪裂帶和揉壓帶。對此采取的工藝措施為：①經剪切或沖裁后的工件，折彎時保證剪切面向里，即處于受壓狀態，成形效果較好。
②折彎前對工件進行去毛刺處理，折彎后可對折裂處使用手工砂輪機修磨。
（2）回彈：金屬材料在彎曲過程中，塑性變形和彈性變形同時存在。在彎曲結束時，因彈性變形的恢復而產生回彈?；貜棳F(xiàn)象直接影響工件的尺寸精度，須加以控制。對此采取的工藝措施為：①角度補償法。若工件折彎角度為90°，折彎?rùn)C(jī)下槽（V形）開口角度可選擇78°。
②加壓時長增加校正法。在彎曲終了時進行加壓校正，延長折彎?rùn)C(jī)上模、工件、下槽的接觸時間，以增加下槽圓角處的塑性變形程度，使拉壓區纖維的回彈趨勢互相抵制，從而減少回彈。
（3）凸起：對于中厚板（厚度t≥6mm）折彎，情況比較特殊，折彎線附近區域在彎曲過程中會出現纖維組織變長，造成折彎圓角處形成凸起，通過對車間成形工件觀察，圓角凸起大小隨板厚增加而增大。對部分工件質量要求較高的，圓角凸起會影響焊接或裝配尺寸精度，需采取工藝措施去除。對此采取的工藝措施為：①若采用熱切割設備下料，工藝人員在板件展開下料時，對下料圖以折彎線為中心作向里凹圓弧，去掉多余板料，其中R為圓弧半徑。②對沒有進行板料切割凹圓弧的工件，在折彎完成后進行手工修磨至要求的尺寸精度，若裝配精度要求較高，需對工件進行銑邊處理。
（4）滑料：①情形1：待金屬折彎件出現折彎線和工件邊緣線不平行的情況，即一端在折彎?rùn)C(jī)下槽上有支點，另一端無支點，其中L為割縫長度。②情形2：待拉伸折彎件折彎線和工件邊緣線平行，但兩端在折彎?rùn)C(jī)下槽上均無支點。對此采取的工藝措施為：①增加割縫處理。
針對情形1，工藝人員對下料圖沿工件折彎線方向增加割縫，其長度為工件折彎線向外偏移，偏移寬度為選擇折彎?rùn)C(jī)下槽寬度的一半。②增加余量處理。
針對情形2，工藝人員對下料圖增大尺寸，以使邊緣在折彎?rùn)C(jī)下槽上有支點，滿足折彎。待折彎工序完成后，對其按照產品圖進行切割余量處理，修磨割口，滿足產品質量要求。
（5）壓痕或滑傷：工件在壓彎時，受折彎?rùn)C(jī)上模和下槽擠壓作用，出現不同程度壓痕或滑傷。一般碳鋼件表面粗糙度要求不高，輕微的傷痕對其沒有影響。但是對于430―2B、12Cr17Mn6Ni5等一些特殊材質，外觀鏡面，需采取一定工藝措施予以保護。對此采取的工藝措施為：①對于碳素鋼材質，增大折彎下槽寬度，使其成形圓角半徑增大，減小下槽對工件的擠壓。
②對于特殊不銹鋼材質，壓彎前做準備工作，在折彎?rùn)C(jī)下槽上鋪紙隔離，若工件兩面均需要保護，也可對工件沿折彎線方向鋪紙隔離。有較好生產條件者，可使用防壓痕墊。
二、沖壓折彎件工藝詳細介紹
折彎是一種對平面板件進行折疊、彎曲的工藝，它在整個加工鏈中緊隨切割工序之后。工件放在帶有V型開口的凹模上。楔形刀具(上刀)將工件壓入V型開口中，并以這種方式將板材折彎到需要的角度。
大多數沖壓折彎件采用懸空折彎、模中折彎以及折邊與壓合等工藝與方法制成。作業方式均遵循同一原理：沖芯將工件壓入凹模的下模中。因此，執行上述工藝與方法的折彎?rùn)C(jī)被稱為模壓折彎?rùn)C(jī)。
1、懸空折彎（也叫三點折彎）
沖芯將工件壓入凹模，卻不將其壓向模具壁。沖芯下移期間，工件邊向上彎折并形成夾角。沖芯將工件壓入凹模的越大，角度就越小。此時，沖芯和凹模之間留有空隙。懸空折彎也被稱為路徑依賴型工藝。每種夾角都需要特定路徑。機床控制系統同時計算路徑與相應的折彎力。路徑與折彎力取決于模具、材料與產品特性（夾角、長度）。
2、模中折彎（也叫壓底折彎）
沖芯將工件完全壓入凹模，因此凹模、工件與沖芯之間不留空隙。這種工序被稱為合模。沖芯與凹模相互貼合。因此，每種夾角與形狀都需要相應的模具組件。工件一旦完全壓入，沖芯則無法繼續向下移動。機床控制系統繼續提升折彎力，直至達到規定值。施加至工件的壓力由此上升，從而呈現出沖芯與凹模的輪廓。夾角在高壓作用下逐漸穩固。
3、翻板折彎
機床內置的折彎擺臂由C形型材構成，其上安裝有下部與上部折彎模具。折彎時C形型材向上或向下移動，或是進行小范圍橢圓形運動，即翻轉。擺臂折彎?rùn)C(jī)半自動化運行，以快速性與靈活性著稱，即使是小批量生產也完成得毫不遜色。此外，通過翻板折彎技術還可使用同一模具在單個部件上實現多種半徑尺寸的折彎。
4、折邊與壓合（組合折彎）
板材邊緣通常被完全彎折（例如盒邊緣），隨后折邊相互平行。成品件整體因此穩定或是形成邊緣防護。隨后折邊內通常需要掛入其他零件。折邊與壓合分為兩個步驟完成：操作員預先折好30°夾角，然后將工件重新放入并壓合夾角。如果邊緣之間存在空隙，則稱為折邊。壓合中彎邊則完全相互擠壓。折邊是路徑依賴型，壓合卻是力度依賴型。
滄州德幫汽車配件制造有限公司（http://www.dbqcpj.com）主營各種金屬拉伸件、金屬折彎件、不銹鋼沖壓件擁有各類大、小壓力機（沖床）及相應的配套設備。把產品的質量和客戶的滿意作為公司的追求，努力提高產品的質量和性能，歡迎新老客戶前來選購。
